Разрез или превышение
Текущее значение для разреза изображено в редактируемом поле ввода, которое позволяет легко задать начальное превышение для новых стрингов.
Параметры редактирования позволяют вам видеть текущий разрез или превышение, когда камера точки обзора ориентирована ортогонально. Это значение автоматически обновляется, когда положение камеры точки обзора изменяется.
Для редактирования введите новое значение и нажмите клавишу Enter. Если вы впечатываете новое значение в поле ввода, изображение на экране для разреза или плана обновляется соответственно. При редактировании новых точек, точки добавляются согласно значениям в поле ввода.
С помощью выпадающего списка вы можете увидеть недавно вводимые значения по текущим осям (Восток, Север или Z).
Если вы работаете со стандартными разрезами, положение разреза обновляется. Обратите внимание на то, что плоскость среза (инструмент среза) не подвержена влиянию этого комбинированного поля (или инструмента Точка фокусировки камеры).
- Нажмите на эту кнопку, чтобы переместиться к Предыдущему разрезу на заданную величину шага.
- Нажмите на эту кнопку, чтобы переместиться к Следующему разрезу на заданную величину шага.
- В поле ввода На себя задайте значение для границ просмотра перед плоскостью разреза.
- В поле ввода От себя задайте значение для границ просмотра за плоскостью разреза.
В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.
Если Шаг = От себя + На себя

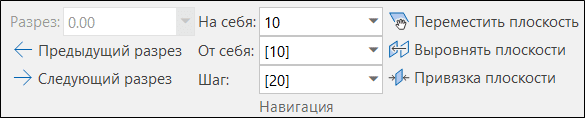

Это значение шага по умолчанию, которое отображается на вкладке Главная или.во вкладке Визекс, в группе Разрез. Каждый раз, когда вы меняете значения На себя или От себя, значение Шаг обновляется автоматически.
До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

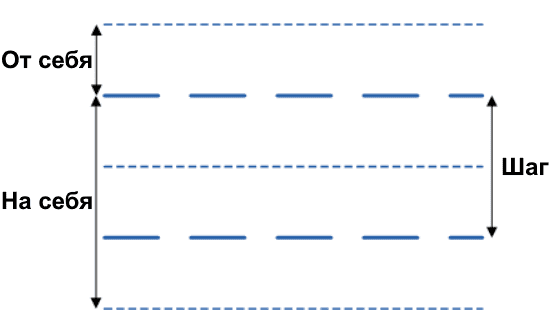

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений,
например, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?
Если Шаг <> От себя + На себя
Это не является значением шага по умолчанию, которое отображается во вкладке Главная или во вкладке Визекс, в группе Разрез без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.
Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.
Использование клавиши TAB меняет фокус от Разреза до На себя на От себя до Шага.
Если точка обзора камеры находится не в ортогональной плоскости, эта функция неактивна. Если вам необходима дополнительная информация по просмотру данных в разрезе, перейдите в тему Ограничение просмотра разрезов .
Если, при работе с разрезами, вы хотите воспользоваться расширенными опциями, такими как создание разрезов в интерактивном режиме, просмотр нерегулярно расположенных разрезов, загрузка разрезов из контрольного файла разрезов, сохранение разрезов в контрольный файл разрезов, перейдите в темы Панель Разрезы и Сервис .
Кроме этого, для перехода между разрезами в контрольном файле разрезов вы можете использовать макросы или перейти к именованному разрезу в контрольном файле разрезов. Смотрите: Перейти к разрезу по имени
