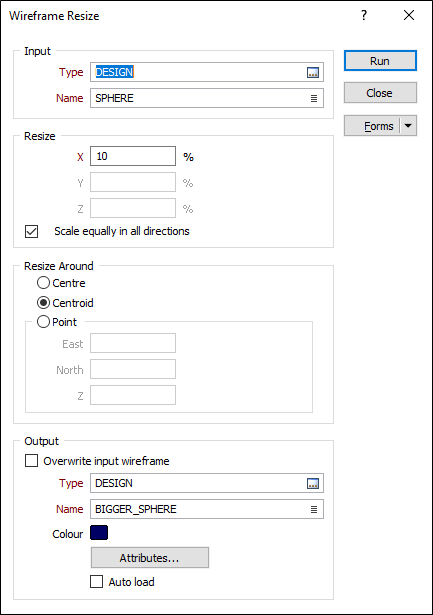

Масштабировать
Исходный каркас
Укажите тип и имя исходного каркаса.
Масштабировать
Укажите процент, который будет использоваться для масштабирования каркаса в каждом (или во всех) направлении.
Используйте значения больше 100 для увеличения размера, и значения меньше 100 для уменьшения размера. Вы можете применить опцию Одинаково масштабировать по всем направлениям. Например, если вы укажете значение 10%, вы уменьшите каркас на 10% от текущего размера в выбранных направлениях.
Масштабировать вокруг
Укажите точку, вокруг которой будет масштабирован объект:
- Центр - Центр рамки, которая определяет размеры объекта.
- Центроид - Центр тяжести объекта.
- Точка - Точка, заданная пользователем. Для этой опции, задайте X, Y, Z координаты точки.
Каркас на выходе
Выберете опцию Перезаписать вводный каркас, если вы хотите, чтобы результат процесса отразился на Вводном каркасе. Если эта опция выбрана, будут отключены следующие командные строки Вывода:
Тип и Имя
Укажите тип и имя выходного каркаса.
Цвет
Выберите Цвет по умолчанию для каркаса на выводе.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
В завершение, нажмите на кнопку Запустить для запуска функции.
