Внешняя оболочка облака точек
В диалоговом окне Создать вешнюю оболочку облака точек определяются следующие параметры Ввода, Вывода и Построения:

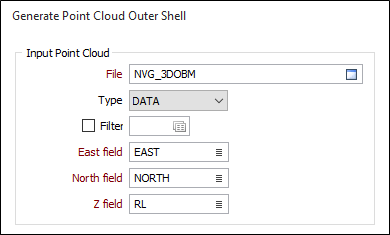

Вводное облако точек
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) чтобы выбрать Файл ввода, содержащий точки, которые вы хотите использовать при построении. Если необходимо, задайте фильтр для выборочной обработки данных.
Поля Восточных, Северных и Z координат
Укажите имена полей, в которых в файле данных содержатся восточные, северные и Z координаты.

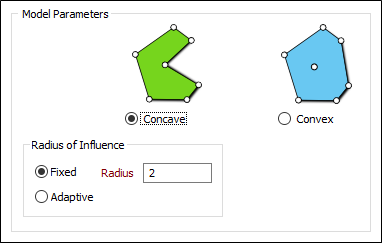

Параметры модели
Выберите фигуру, которую вы хотите построить по точкам - Выпуклую или Вогнутую.
Выпуклая
Выпуклая фигура набора точек или облака точек является наименьшим выпуклым полигоном, в котором каждая точка в наборе либо лежит на границе полигона, либо находится внутри полигона. Для создания выпуклой фигуры вам не нужно задавать никакие параметры, кроме набора точек.

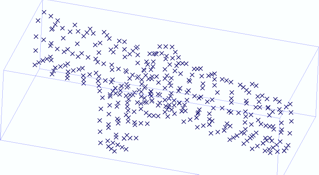

Облако точек

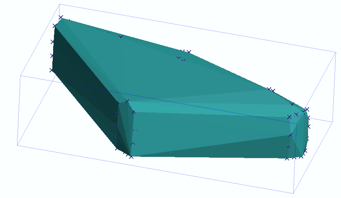

Выпуклая фигура
Вогнутая
Вогнутая фигура набора точек образуется из Выпуклой фигуры и триангуляции Делоне.
Фиксированный
ФИКСИРОВАННЫЙ алгоритм сделает попытку создать вогнутый каркас, используя радиус влияния для того, чтобы удалить треугольники из Выпуклой фигуры.
Представьте, что Выпуклая фигура - это масса мороженого, которая содержит внутри слой с шоколадной крошкой. Параметры радиуса представляют радиус ложки для мороженого, которую вы будете использовать для того, чтобы изменить форму массы мороженого вокруг слоя с шоколадной крошкой, не задевая шоколадную крошку.

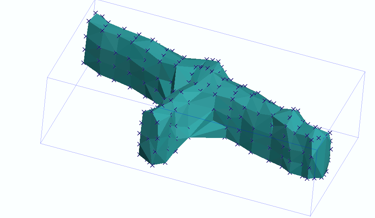

Радиус влияния = 5

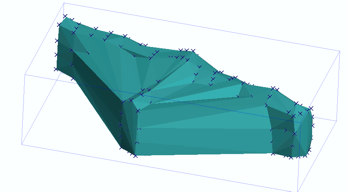

Радиус влияния = 2
Настраиваемый
НАСТРАИВАЕМЫЙ алгоритм сделает попытку создать вогнутый каркас, используя переменный радиус влияния для того, чтобы удалить треугольники из Выпуклой фигуры. Радиус определяется автоматически, на основании густоты точечных данных. В местах скопления точечных данных будет использоваться меньший радиус влияния (это делается для того, чтобы сохранить детали объекта). При работе с более разреженными данными применяется больший радиус влияния, это необходимо для того, чтобы избежать дырок в каркасе на выходе.
Используя метафору с мороженным, НАСТРАИВАЕМЫЙ алгоритм удаляет мороженое, применяя ложку с изменяющимся размером. Вам не нужно задавать никакие параметры, кроме набора точек.

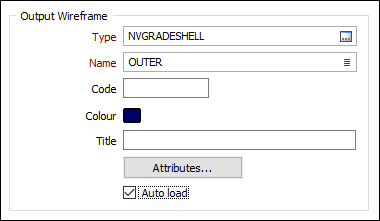

Каркас на выходе
Укажите Тип каркаса и затем введите (или двойным щелчком мыши выберите) Имя каркаса, который будет создан в результате этого процесса. Типы каркасов заданы в файлах триангуляции с расширением (*.tridb) и могут находиться как в текущем проекте, так и в любой другой папке.
Код
Введите символьный код, который будет применяться для того, чтобы отличить этот и другие каркасы данного типа. Например, в качестве кода вы можете использовать код породы, который впоследствии можно применять в виде фильтра при оценке объемов, запасов и т.д.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использован для отображения каркаса.
Заголовок
Введите короткий заголовок, с помощью которого вы опишете, что представляет собой данный каркас. Этот заголовок будет использоваться для чертежа.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
