Вывод

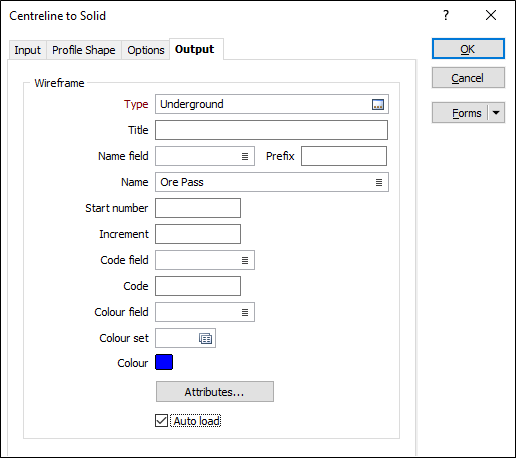

Настройте следующие параметры во вкладке Вывод в диалоговом окне Каркас из осевой линии:

Тип

Дважды щелкните мышью (или нажмите F3), чтобы выбрать Тип и Имя каркаса на выходе. Тип и Имя по умолчанию являются обязательными. Кроме этого, вы можете указать Поле имени.

Заголовок

Введите заголовок для создаваемого каркаса.

Поле имени

На свое усмотрение двойным щелчком мыши (или с помощью кнопки Список) выберите поле, содержащее значения, которые будут использоваться для присвоения имени каждому каркасу вывода. Если значение поля пустое, будет использоваться параметр Имя (см. ниже).

Префикс

Вы можете добавить любой префикс к имени каждого каркаса.

Имя

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список), чтобы выбрать имя каркаса. Если вы определили Поле имени (см. выше), то Имя, которое вы здесь выбрали, будет игнорироваться до тех пор, пока Поле имени не будет пустым.

В случае если вы работаете с несколькими каркасами и имя каркаса на выводе не является уникальным, к нему будет добавляться суффикс (в порядке возрастания), например WF_01, WF_02, WF_03 и т.д.

Начальный номер и Приращение

Каждый каркас вывода (оболочка или объем) будет иметь заданные вами Имя и Префикс (если он имеется) с Начальным номером, к которому будет прибавлено указанное значение Приращения.

Код

Введите Код, который можно использовать, чтобы отличать каркасы, созданные в результате этого процесса. Если Поле кода не было присвоено из Файла ввода (или значения Кода отсутствуют), значение Кода, которое вы здесь укажете, будет присвоено созданным каркасам.

Цвет

Дважды щелкните левой кнопкой мыши (F3) и выберите Цвет, который будет использован для отображения созданного каркаса.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Нажмите на кнопку Запустить, чтобы запустить функцию и создать каркас.
