Преобразование

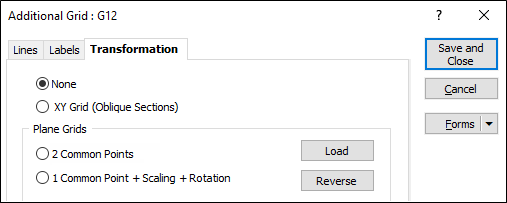

Используйте вкладку Преобразование в диалоговом окне Дополнительная сетка, чтобы задать для сетки координатную систему, которая будет отличаться от координатной системы родительского фрагмента.
Нет
Преобразование сетей не применяется.
Сетка XY (наклонные разрезы)
Выберите эту опцию для того, чтобы отобразить ось сетки Х, демонстрирующую расстояние вдоль линии разреза, с 0 в центре фрагмента и с осью сетки Y, которая в действительности является осью Z. Все другие опции во вкладке Преобразование будут отключены.
Прямоугольные сети
Если вы применяете преобразование Прямоугольные сетки, вы можете выбрать следующие опции:

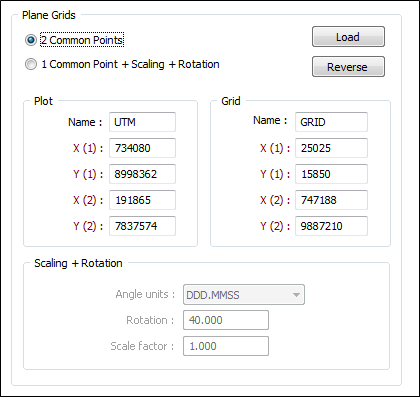

2 общие точки
Выберите данную опцию, чтобы задать связь между сетками, указав координаты X и Y двух соответствующих точек обеих сетей.

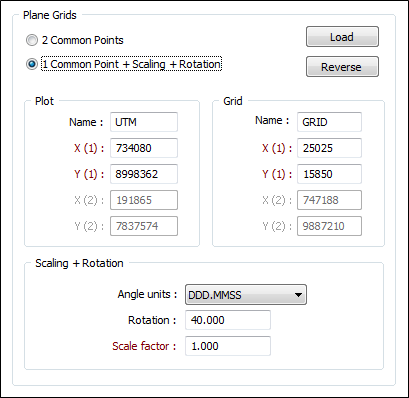

1 общая точка + масштабирование + поворот
Выберите данную опцию, если известны координаты одной общей точки обеих систем. Вы должны задать угол между Северными направлениями обеих систем координат и любую разницу в масштабе между сетками.
1 общая точка
Укажите Восточные и Северные координаты известной точки обеих систем.
Единицы угла
Укажите единицы измерения угла, который будет использоваться для определения угла между Северными направлениями сетей.
Поворот
Укажите угол между Северными направлениями двух систем координат, задав значение поворота.
Фактор масштабирования
Укажите фактор, который представляет собой разницу масштабов между двумя системами координат.
Загрузить
Щелкните по кнопке Загрузить, чтобы загрузить набор форм преобразования Сетки, созданный посредством опции Съемка | Преобразование координат | Прямоугольные сети.
Смотрите: Plane Grid Conversion
Обратная выборка
Вы можете использовать кнопку Обратная выборка, для того, чтобы поменять местами значения в диалоговом окне Сетка и развернуть направление преобразования. Это очень удобно в случае, если направление (A->В или В->A) импортированного набора форм противоположно требуемому.
