Линии

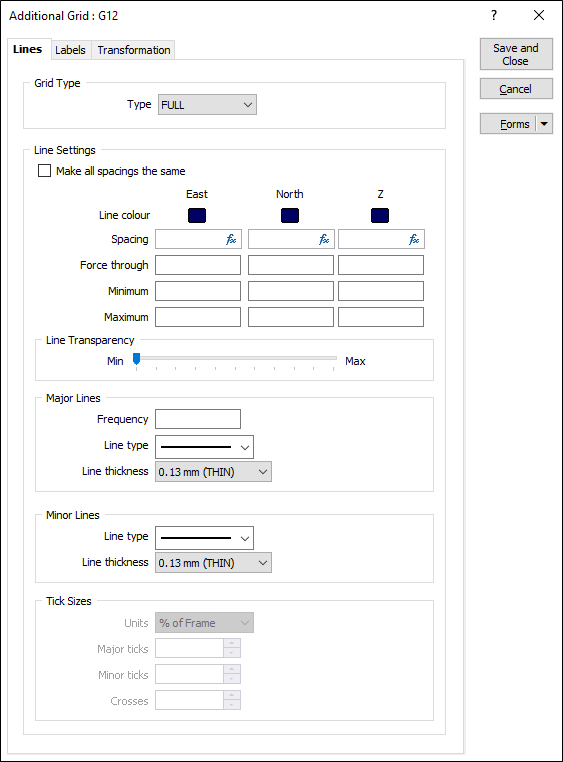

Настройка типа сетки и линий производится во вкладке Линии в диалоговом окне Дополнительная сетка.
Тип сетки
Выберите тип сетки:
- ПОЛНАЯ - сетка отображается в виде линий.
- КРЕСТИКИ - отображаются риски по границе сетки и крестики в местах пересечения линий сетки.
- РИСКИ - сетка отображается в виде рисок по краям чертежа.
Настройки линий
Введите Шаг для линий, прорисованных вдоль осей Восток, Север и Z. Поддерживаются динамические выражения полей. Смотрите: Редактор выражений
Как вариант, вы можете Сделать шаг одинаковым, применив один шаг ко всем осям сетки. Укажите шаг в поле Восток. Поле Север и Z отключаются, если выбрана эта опция.
Дважды щелкните мышкой по значку Цвет и выберите цвет меток вдоль каждой оси.
Иногда бывает необходимо пропустить линии сетки через какие-то определенные значения.
Например, сетка с расстоянием между линиями 20 м будет, по умолчанию, проступать через 100 м, 120 м и 140 м. К примеру, вам необходимо, чтобы сетка проступала через 90 м, 110 м и 130 м. В этом случае введите одно из этих значений, и линии сетки будут скорректированы соответствующим образом.
Минимальные и минимальные границы
На свое усмотрение задайте максимальные и минимальные границы сетки.
Основные линии
Сетка обычно состоит из набора Основных и Второстепенных линий, которые различаются по типу и толщине.
- Задайте Частоту, с которой будут отображены Основные линии вдоль каждой оси. Например, при вводе значения 5 каждая пятая линия будет основной, а все остальные - второстепенными.
- Выберите Тип линий из выпадающего списка (СПЛОШНАЯ, ПУНКТИР, ШТРИХ, ШТРИХ ПУНКТИР, ПУНКТИР 2 ШТРИХА).
- Выберите Толщину линий.
Второстепенные линии
- Выберите Тип линий из выпадающего списка (СПЛОШНАЯ, ПУНКТИР, ШТРИХ, ШТРИХ ПУНКТИР, ПУНКТИР 2 ШТРИХА).
- Введите значение Толщины линии (в точках).
Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.
Размеры рисок
Если в качестве типа сетки вы выбрали РИСКИ, задайте Единицы измерения, а также размер Больших рисок и Малых рисок.
Если в качестве типа сетки вы выбрали КРЕСТИКИ, задайте размер Крестиков.
