Стратиграфическая иерархия
Файлом ввода будет являться Файл пластов, созданный с помощью процесса Создать файл пластов . Как правило, для этого вам необходимо отредактировать файл с целью определения четких взаимосвязей Материнский-Дочерний для всех пластов (слоев), перечисленных в Файле пласта. Поскольку Файл иерархии содержит точное обозначение стратиграфии, он может быть использован в качестве вводного файла для функции Сгенерировать стратиграфию .
Например:
Ниже приведены два альтернативных (приемлемых) определения:
Элементы в столбце Материнский, без самих Материнских, должны располагаться в правильной последовательности.
Элементы в столбце Дочерний должны располагаться в правильной последовательности (для каждого Материнского).
Ввод
Задайте следующие вводные значения в диалоговом окне Сгенерировать файл иерархии:
Файл пласта
Введите или дважды щелкните мышью (F3), чтобы выбрать имя вводного Файла пластов, созданного функцией Создать файл пластов . Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
Поле скважин
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит идентификаторы скважин.
Поле задокументированного пласта
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит запись пластов, изначально задокументированных в Файле пласта. Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.
Поле свиты пластов
(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, идентифицирующие каждую свиту. Свита - это независимо моделируемая группа пластов.
Если Поле свиты пластов выбрано из Файла пласта, оно будет первым полем в Файле вывода.

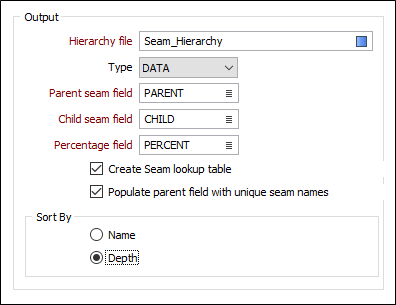

Вывод
Файл иерархии
Введите или дважды щелкните мышкой (F3) для выбора имени Файла иерархии на выводе. В Файл иерархии записываются взаимосвязи между материнскими и дочерними пластами во вводном Файле пласта. Как правило, для этого вам необходимо отредактировать файл с целью определения четких взаимосвязей Материнский-Дочерний для всех пластов (слоев), перечисленных в Файле пласта.
Поле материнского пласта
Введите имя поля, содержащее имя пласта, который подразделяется на два пласта (или на несколько пластов). Это также может быть пласт, который не подразделяется и не является Материнским. Структура этого поля будет такой же, как и у поля Пласт во вводном файле.
Поле дочернего пласта
Введите имя поля, которое содержит имя подразделений от каждого Материнского пласта. Структура этого поля будет такой же, как и у поля Пласт во вводном файле.
Поле процентного соотношения
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения относительной мощности Дочерних пластов.
Для дочерних пластов каждого родительского блока сумма процентов не должна превышать 100%. Например, если пласт разделен на два и значение одного определяется как 60%, относительная мощность между дочерними пластами составляет 60/40.
Если определено процентное значение всех дочерних блоков, в сумме оно не должно превышать 100%. Если процентное значение не определено, остаток от 100% равномерно разделяется между пластами.
| Процентное соотношение | Число расслаиваний | Относительная мощность |
|---|---|---|
| 60 | 2 | 60,0/40,0 |
| 60 | 3 | 60,0/20,0/20,0 |
| - | 2 | 50,0/50,0 |
| - | 3 | 33,3/33,3/33,3 |
Создать таблицы подстановок пласта
Отметив флажком это поле, вы создадите таблицу подстановок, содержащую все уникальные имена пластов. Она будет автоматически прикрепляться к полям Материнский и Дочерний, позволяя выбирать имена пластов (а не впечатывать их вручную).
Заполнить материнское поле уникальными именами пластов
Отметив флажком эту опцию, вы запишете все уникальные имена пластов в материнское поле. Этот ярлык позволяет вам копировать и вставлять записи внутри файла.
Сортировать по
Порядок расположения имен пластов, как в таблице подстановок, так и в материнском поле, зависит от выбора опции Сортировать по. Вы можете сортировать пласты по Имени или по Глубине.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В завершение, нажмите на кнопку Запустить и запустите процесс.
