Сгенерировать стратиграфию
Ввод
В диалоговом окне Сгенерировать стратиграфию задайте следующие вводные значения:
Файл иерархии
Введите или дважды щелкните мышью (F3), чтобы выбрать имя вводного Файла иерархии (сгенерированного функцией Стратиграфическая иерархия ). Стратиграфическая иерархия представляет собой определение взаимоотношений между материнскими и дочерними пластами, а также их последовательности с точки зрения возраста отложения.
Поле материнского пласта
Введите имя поля, содержащее имя пласта, который подразделяется на два пласта (или несколько пластов). Пласт может определяться как материнский только один раз.
Если значение Материнского пласта не указано, будет предполагаться, что оно равно значению материнского пласта, которое было определено перед этим.
Поле дочернего пласта
Введите имя поля, которое содержит имя подразделений каждого Материнского пласта. Дочерний пласт должен иметь материнский и может быть определен лишь один раз по отношению к одному материнскому пласту.
Поле процентного соотношения
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения относительной мощности Дочерних пластов.
Для дочерних пластов каждого родительского блока сумма процентов не должна превышать 100%. Например, если пласт разделен на два и значение одного определяется как 60%, относительная мощность между дочерними пластами составляет 60/40.
Если определено процентное значение всех дочерних блоков, в сумме оно не должно превышать 100%. Если процентное значение не определено, остаток от 100% равномерно разделяется между пластами.
| Процентное соотношение | Число расслаиваний | Относительная мощность |
|---|---|---|
| 60 | 2 | 60,0/40,0 |
| 60 | 3 | 60,0/20,0/20,0 |
| - | 2 | 50,0/50,0 |
| - | 3 | 33,3/33,3/33,3 |
Если имеется значение Поля процентного соотношения, однако оно является незаполненным, в Диаграмме стратиграфии для этого дочернего пласта процентное соотношение не отразится.
Поле свиты пластов
(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, идентифицирующие каждую свиту. Свита - это независимо моделируемая группа пластов.
Поле свиты материнского пласта не может быть пустым, а значение поле свиты дочернего пласта должно быть таким же, как и значение материнского. Если в Файле иерархии пласт определен несколько раз, всякий раз он должен иметь одну и ту же свиту пластов.
Прослои пустой породы вставляются только между пластами одной свиты пластов. Функция Блочная модель пласта | Создать блоки пустой породы может впоследствии использоваться для вставки блоков прослоев пустой породы между свитами пластов.
Файл пластов
Введите или дважды щелкните мышью (F3), чтобы выбрать имя вводного Файла пластов, сгенерированного функцией Создать файл пластов . Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
Если у вас есть возможность скомпилировать Файл стратиграфии, он проверяется на соответствие Файлу пласта. Все задокументированные пласты в Файле пласта должны быть определены в Файле стратиграфии. Порядок пластов в каждой скважине должен совпадать с порядком, определенным Файлом стратиграфии.
Поле скважин
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит идентификаторы скважин.
Поле задокументированного пласта
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит запись пластов, изначально задокументированных в Файле пласта. Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.

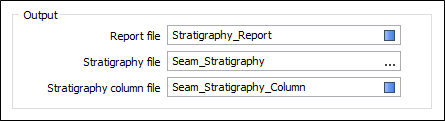

Файл вывода
Основной целью данной функции является создание Файла стратиграфии. Тем не менее, вы также можете создать Файл отчета и Файл стратиграфической колонки для проверки и получения информации.
Файл отчета
На свой выбор введите имя файла отчета. Если во время процесса будут выявлены ошибки, по всем ошибочным записям будет создан отчет. По каждой записи делается отчет с указанием идентификатора пласта и типа ошибки.
Файл стратиграфии
Введите имя Файла стратиграфии, который будет создан этим процессом. Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.
Вы можете щелкнуть правой кнопкой мыши в поле ввода Файл, чтобы просмотреть Файл стратиграфии и отрегулировать стратиграфическую последовательность. В окне Просмотр стратиграфии вы можете автоматически откорректировать стратиграфическую последовательность, подстроить последовательность под размеры окна, либо сохранить просматриваемые данные в виде изображения.
При внесении изменений в просмотр, никаких изменений в базовом Файле стратиграфии не происходит.
Файл стратиграфической колонки
На свое усмотрение введите или выберите двойным нажатием (F3) имя Файла стратиграфической колонки.
Файл стратиграфической колонки определяет "вершину дерева" (вершину каталога) подробной стратиграфической последовательности. Все скважины будут учитывать эту последовательность пластов. Если у дочернего пласта имеется несколько материнских пластов, столбец будет сложнее разделить на составляющие. Во избежание несоответствий, дочерние пласты необходимо выстроить в соответствии с каждым материнским пластом.
Тип файла вывода будет ДАННЫЕ и содержать одно или два поля (СВИТА и ПЛАСТ), в зависимости от того, задано определение Поле свиты или нет. "Колонка" представляет все "пласты", мощность которых будет смоделирована (вы можете скопировать и вставить данные из этого файла в макрос, например).
Если поле свиты пластов определено, в окончательной стратиграфической колонке свита пластов должна быть последовательной.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В заключение, нажмите на кнопку Запустить и начните процесс.
