Точки с атрибутами

Во вкладке Условное, в группе Сервис, нажмите на Точки с атрибутами, чтобы создать солид из точек, которые появились на выводе, либо были предварительно обработаны любой функцией модуля Условное моделирование. Данный процесс, как правило, используется для создания модели из отрицательных и положительных точек.

Файл

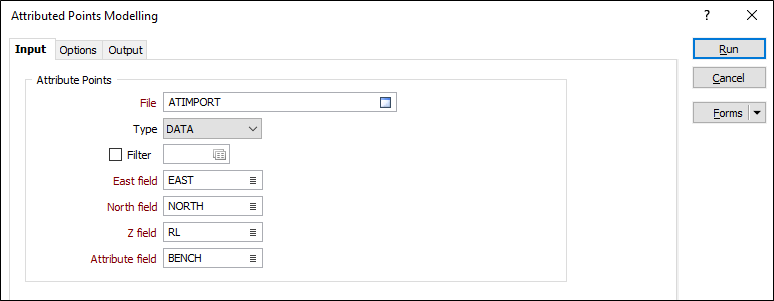

В диалоговом окне Моделирование точек с атрибутами дважды щелкните мышкой (или используйте кнопку поиска) чтобы выбрать Файл, содержащий атрибуты точек, которые вы хотите смоделировать.

Вы получите файл точек, запустив функцию Условное | Литология, а затем создав файл вывода интерполированных точек. Этот файл можно в дальнейшем редактировать для расширения геологического разреза в определенном направлении или для объединения двух отдельных объектов литологии.

Поля Восточных, Северных и Z координат

Двойным нажатием левой кнопки мыши выберите имена полей координат в Файле ввода.

Поле атрибута

Дважды щелкните мышью, чтобы выбрать имя поля, содержащего моделируемые значения.

Поле будет иметь отрицательные и положительные значения (если вы установите нулевое значение для бортового содержания во вкладке Вывод). Отрицательные значения будут исключены из каркаса, а положительные значения будут включены. Каркас будет проходить через точки, значение которых равно 0.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Примечание: для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете уменьшить количество ядер, используемых программой приложения.

Чтобы изменить количество ядер, которое может использовать приложения.

1. Нажмите на вкладку Проект, чтобы открыть меню.

2. Нажмите на вкладку Ресурсы, расположенную в форме Опции | Система.
