Параметры открытого карьера
Перейдите в опцию Проектирование | Карьер, чтобы задать ограничения углов откосов в области по умолчанию (а также пределы ограничения углов откосов в 10 под-областях). Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Области (или секторы) не должны пересекаться, родительский блок не должен присваиваться более чем одной области.

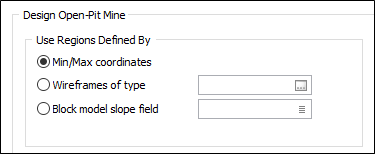

Использовать области, заданные
Координаты Min/Max
Используйте эту опцию, чтобы разграничить области, для которых применяются различные параметры проектирования карьеров по диапазонам значений координат.
Каркасы типа
Используйте эту опцию, чтобы разграничить области, для которых применяются различные параметры проектирования карьеров по каркасам определенного типа.
Полем наклона блочной модели
Это поле определяет поле в блочной модели, которое содержит углы наклона, необходимые для каждого блока. Области определяются как все блоки с одинаковыми углами наклона. Используйте эту опцию, чтобы разграничить области, для которых применяются различные параметры проектирования карьеров по областям, заданным значениями в поле блочной модели.

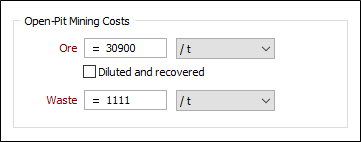

Затраты на добычу в карьере
Руда
Задайте затраты на массу или объем, относящиеся к добыче блока как руды. Это стоимость взрыва руды, добычи и транспортировки.
Вы можете использовать выражения, чтобы менять затраты по глубине добычи и/или расстоянию блока от фабрики.
Единицы руды
Выберите единицы руды, к которым будут относиться Затраты на добычу руды.
На эксплуатационные запасы, то есть с учетом потерь и разубоживания
Выберите эту опцию, чтобы указать, что стоимость добычи руды применяется к массе (или объему) руды после включения разубоживания и извлечения, а не к массе (или объему) руды в недрах.
Порода
Задайте затраты на массу или объем, относящиеся к добыче блока как породы. Это стоимость взрыва пустой породы, добычи и транспортировки. Стоимость применяется к извлеченному материалу. (К породе разубоживание не применяется.)
Вы можете использовать выражения, чтобы менять затраты по глубине добычи и/или расстоянию блока от отвала пустой породы.

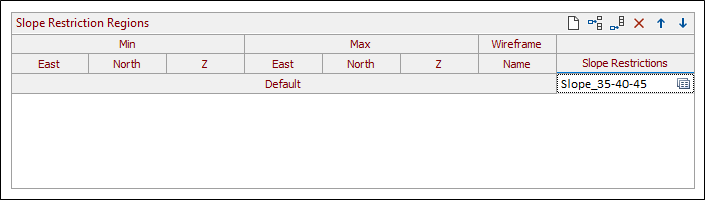

Области ограничения откосов
Укажите следующие параметры для каждой области в блочной модели, для которой требуется другой проект карьера:
Мин Вост Коорд
(Только Min/Max координаты) Задайте восточные координаты для нижнего края области.
Мин Север Коорд
(Только Min/Max координаты) Задайте северные координаты для нижнего края области.
Мин Z
(Только Min/Max координаты) Задайте координаты высоты (Z) для нижнего края области.
Макс Вост Коорд
(Только Min/Max координаты) Задайте восточные координаты для верхнего края области.
Макс Сев Коорд
(Только Min/Max координаты) Задайте северные координаты для верхнего края области.
Макс Z
(Только Min/Max координаты) Задайте координаты высоты (Z) для верхнего края области.
Имя каркаса
(Только типы каркасов.) Выберите каркас указанного типа, который определяет область.
Ограничения откосов
Выберите набор форм, в котором указаны ограничения уклона для каждой области.
Щелкните левой кнопкой мыши по значку, чтобы выбрать существующий набор форм.
Щелкните правой кнопкой мыши по значку и выберите опцию Новый (или Создать), чтобы создать новый набор форм. При появлении запроса введите имя, которое будет назначено новому набору форм, и нажмите ОК.
Щелкните правой кнопкой мыши по значку и выберите опцию Редактировать (или Править), либо нажмите на F4, чтобы отредактировать указанный набор форм.
На экране появится набор форм Углы откосов.
