Режим просмотра

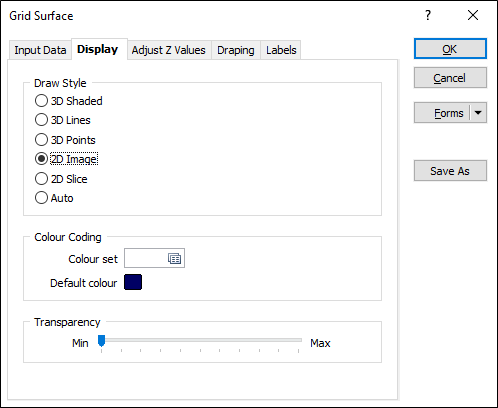

Используйте вкладку Просмотр, чтобы определить внешний вид Сеточной поверхности.
Режим просмотра
Выберите режим просмотра поверхности сетки:
| Стиль | Описание |
|---|---|
| 3D Заполненный | Объекты в данном режиме невозможно вывести на чертеж. При создании чертежа, объекты должны отображаться в 3D Контуры. |
| 3D Контуры | Выберите данную опцию, чтобы отобразить поверхность сетки в виде 3D контуров. |
| 3D Точки | Выберите данную опцию, чтобы отобразить поверхность сетки в виде 3D точек. |
| 2D Изображение | Выберите данную опцию, если вы хотите, чтобы поверхность сетки отображалась в виде 2D проекции. |
| 2D Срез | Для работы в этом режиме просмотра обычно используется небольшой объем памяти, поэтому отображение данных происходит достаточно быстро. |
| При работе в режиме 2D Срез, поперечные разрезы объектов текущего слоя отображаются в плоскости текущего вида или в ортогональной плоскости, ближайшей к текущему виду. Если текущий вид представляет собой неортогональный разрез, на экран будет выведена фактическая плоскость вида. | |
| В режиме 2D Срез вы можете использовать штриховку для работы с разрезом. | |
| Автоматический | Если выбрана опция Автоматический, при обрезке текущего вида применяется режим просмотра 2D Срез. В остальных случаях используется режим просмотра 3D Заполненный (Полость). |
Набор цветов
Используйте существующий набор цветов или создайте новый для добавления цветовых кодов в просмотр. Цвета назначаются каждой ячейке или пикселю, в соответствии с их значением. Несмотря на то, что данный метод наиболее распространен при работе с сетками, он так же приемлем при работе с изображениями.
Применение наборов цветов является одним из наиболее предпочтительных методов, используемых для того, чтобы упростить распознание значений, областей и других объектов просмотра. Инструменты, с которыми вы работаете для создания наборов цветов, являются высокопроизводительными. В связи с тем, что наборы цветов сохраняются в виде наборов форм, их можно использовать во всем проекте и даже экспортировать в другие проекты.
Чтобы создать новый набор цветов, щелкните правой кнопкой по полю Набор цветов и откройте окно Числовой набор цветов. Здесь вы можете определить числовой набор цветов, чтобы регулировать расцветку сетки изолиний. Опции Присвоить и Вычислить применяются для (бинарных) файлов Сеточных поверхностей. После того как вы нажмете на опцию Присвоить, убедитесь в том, что выбран файл типа СЕТКА (GRID). Поле Значение будет отключено, а значения ячеек будут использоваться для диапазонов.
Цвет по умолчанию
Двойным щелчком мыши выберите цвет по умолчанию. Он будет использоваться при отсутствии значений в Наборе цветов.
Прозрачность
Используйте бегунок прозрачности (0 - 100%) для того, чтобы настроить интенсивность отображения поверхности. Слои, находящиеся под сеточной поверхностью, будут отображаться в соответствии с заданной степенью прозрачности.
