Коррекция значений Z
Значение Z является высотой и обычно берётся из поля Z, однако им может быть любое значение, которое представляет для вас интерес (обратите внимание на то, что для данных блочной модели вам необходимо использовать поле Z). Например для визуализации значений аналитических данных вы можете использовать в поле Z данные опробования. Впоследствии им могут присваиваться цветовые коды для отображения соответствующих содержаний.
К примеру, вам необходимо откорректировать значения Z в файле до загрузки данных в Визекс:
- Чтобы визуально разделить объекты, которые в ином случае накладывались бы друг на друга или располагались бы слишком близко друг к другу.
- Чтобы поместить объекты на одной и той же площади, иначе они располагались бы слишком далеко друг от друга. (Если вы загружаете множественные объекты, они должны иметь достаточно близкие друг к другу координаты, в противном случае они не войдут в просмотр.)
- Чтобы увеличить значения Z для облегчения восприятия данных. Например, вы можете иметь относительно плоскую изолинию с большинством значений Z около 1000. Путем ввода 1000 в качестве Опорного значения, вы можете сделать разницу по высоте более заметной и более простой для изучения.
Файл исходных данных не изменяется. Если вы меняете значения Z и хотите использовать те же (измененные) данные в дальнейшей работе, вам необходимо выбрать опцию Сохранить как... и сохранить данные в виде Формы.
Откорректированное значение Z рассчитывается путем взятия исходного значения Z, вычета Опорного значения, умножения результата на Множитель и последующего добавления Константы.
Формула расчета выглядит следующим образом:
Новое значение Z = (Z-a)*b+c
Где:
a = Опорное значение
b = Множитель
c = Константа

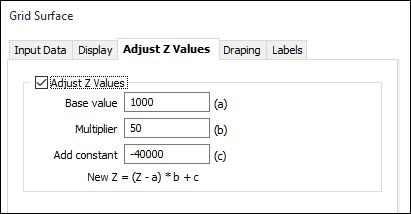

Введите три требуемых значения во вкладке Коррекция значений Z. Откорректированные значения будут рассчитаны после того, как вы нажмете на кнопку ОК.
