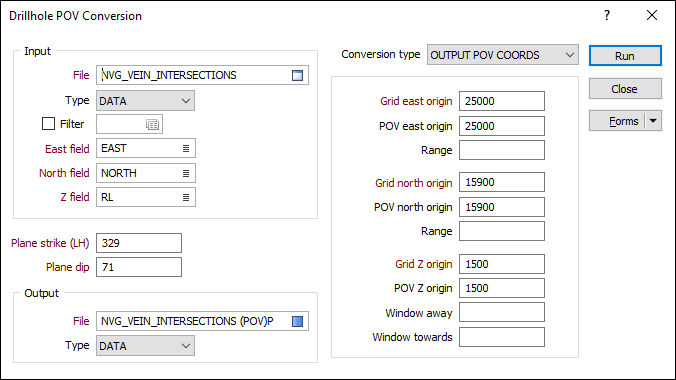

Преобразование ПНП
Вы можете применять эту функцию, чтобы:
- Преобразовывать любую систему координат между Относительные координаты и Координаты сети.
- Преобразовывать одну систему сеток в другую систему сеток - путем замены любого из трех исходных значений, путем вращения вокруг одной или двух осей, либо используя оба способа.
В качестве вводного параметра требуется файл, содержащий набор относительных координат или координат сетки.
Существует два типа вывода
ВЫВОД ПНП КООРДИНАТ - эта функция создает координаты, относящиеся к определенной плоскости, которые корректируются с учетом исходных значений ПНП (если они определены). Предполагается, что поля северных, восточных и Z координат содержат координаты сетки.
ВЫВОД СЕТОЧН КООРДИНАТ- эта функция выведет координаты сетки путем обратного преобразования ПНП координат. Предполагается, что поля северных, восточных и Z координат содержат относительные координаты, созданные с помощью значений, вводимых в поля "Простирание плоскости" и "Падение плоскости". Координаты будут откорректированы с учетом исходных значений ПНП (если они определены).
Чтобы сохранить оба набора координат в одном файле, скопируйте исходные координаты в разные поля. Значения в полях северных, восточных и Z координат будут перезаписаны.
Файл ввода
Введите имя файла, содержащего ваши данные, определенные в координатах сетки. При необходимости задайте фильтр для выбора обрабатываемых записей.
Поля Восточных, Северных и Z координат
Укажите имена полей целевого файла, в которых будут храниться восточные, северные координаты и (по желанию) координаты Z.
Простирание плоскости (LH)
Введите Простирание плоскости, измеряемое по часовой стрелке от Северного направления.
Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (право/лево); В данном случае предполагается, что сторона простирания - слева. При левостороннем простирании структура имеет уклон влево вниз, если смотреть на неё вдоль направления простирания.
Падение плоскости
Введите падение плоскости (левостороннее). Это значение измеряется по горизонтали.
Тип преобразования
Выберите типы координат вывода:
ВЫВОД СЕТОЧН КООРДИНАТ - предполагается, что файл содержит координаты сетки. Программа создаст координаты, относящиеся к определенной плоскости. Она будет приведена в соответствие с исходными значениями ПНП (если они определены).
ВЫВОД ПНП КООРДИНАТ - предполагается, что файл содержит относительные координаты, созданные с помощью значений, вводимых в поля "Простирание плоскости" и "Падение плоскости". Координаты вывода будут изменены с учетом исходных значений ПНП (если здесь они определены).
Начало сети по X и начало сети по Y
Введите значение в поля Начало сети по X и Начало сети по Y.
Начало ПНП по X и Начало ПНП по Y
Введите исходные значения X и Y координат
Диапазон
Если вы выбрали ВЫВОД ПНП КООРДИНАТ как тип преобразования для каждой исходной точки, введите диапазон для преобразования. Если оставить это поле пустым, будет преобразован весь файл. Если значение введено, то координаты, которые находятся выше и ниже соответствующей исходной точки, будут преобразованы после того, как будет выполнено преобразование.
Исходное значение сети Z
Введите исходную координату высоты сетки (Z).
Исходное значение Z ПНП
Введите исходное значение координаты высоты (Z).
Файл вывода
Двойным щелчком мыши (либо с помощью кнопки поиска) выберите Файл вывода.
Запустить
В завершение, нажмите на кнопку Запустить, чтобы начать преобразование ПНП.
