Обзор

Здесь вы можете узнать, как вывести в просмотр падающую планарную структуру, как если бы она была горизонтальный и вы просматривали ее в виде "сверху вниз". Данный вид называется Плоскость жилы. Ориентация структуры может определяться разными методами, однако для примера мы возьмем абсолютно четкий метод Падение и Направления падения.

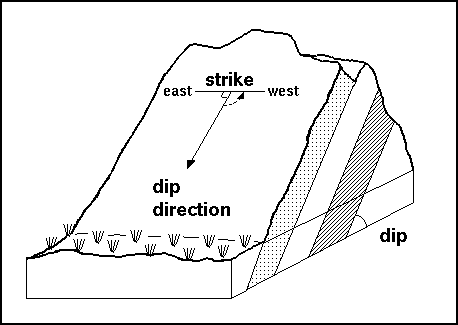

Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (право/лево); В данном случае предполагается, что сторона простирания - слева. При левостороннем простирании структура имеет уклон влево вниз, если смотреть на неё вдоль направления простирания.

Направление падения является однонаправленным. В данном случае это 180° – то направление, в котором мрамор будет скатываться по плоскому объекту.

Падение – это угол наклона плоского объекта к горизонтальной поверхности. Он всегда является положительным, значение варьируется от 0° (горизонтальное) до 90° (вертикальное).

Резюме

Чтобы получить вид Плоскость жилы:

Скважины | Вычисления | ПНП	Каркас | Вращать	Границы просмотра | 3D вид
Простирание плоскости = Направление падения + 270	Вращение оси Z = 180 – Направление падения	Азимут = Направление падения + 180
Падение плоскости =Падение x -1	Вращение оси X = Падение x -1	Наклон = Падение – 90
	Порядок вращения = ZXY	Поворот = 0
	Центр вращения
Начало сети по Х, Y и Z (Восток, Север, Высотная отметка)	Вращать вокруг = Точка (Восток, Север, Z)	Точка обзора X, Y, Z
Фактические значения не являются критически важными, однако они должны быть одинаковыми в обеих функциях.		Используйте инструмент Точка фокусировки камеры для соответствующей Точки обзора
