Настройки

Координаты

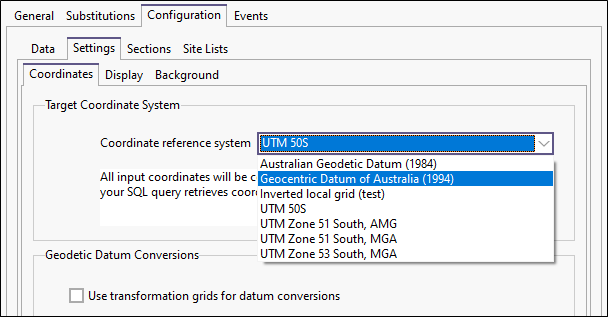

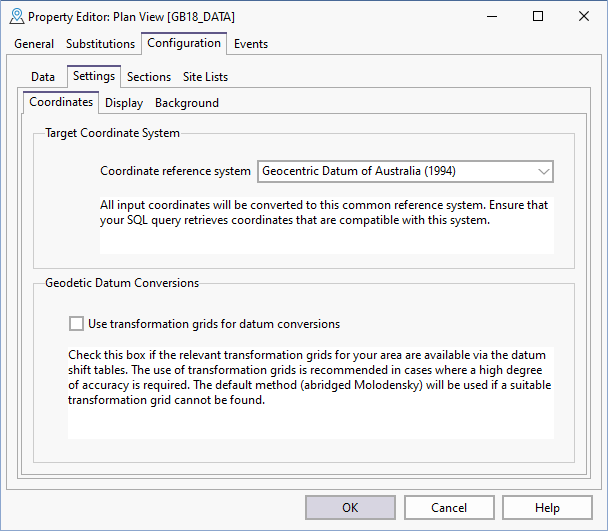

На странице Конфигурация | Настройки | Координаты в Редакторе свойств вида в плане выберите целевую систему координат.

Целевая система координат

Все вводные координаты будут преобразованы в эту общую систему отсчета. Вы должны убедиться, что SQL-запрос, который вы настраиваете на странице данных, извлекает координаты, совместимые с этой системой. Кроме этого, для отображения на виде План будут доступны только изображения с географической привязкой одной и той же системы координат (CRS).

Дополнительную информацию о системах координат можно найти здесь Настройка преобразования координат и Редактор системы координат.

Использовать преобразования сеток для преобразования датума

Активируйте эту опцию, если соответствующие сетки преобразования для вашего региона доступны в таблицах смещения координат. Использование сеток преобразования рекомендуется в тех случаях, когда требуется высокая степень точности. Если нельзя найти подходящую сетку преобразования, будет использоваться метод по умолчанию (упрощенный метод Молоденского).

Просмотр

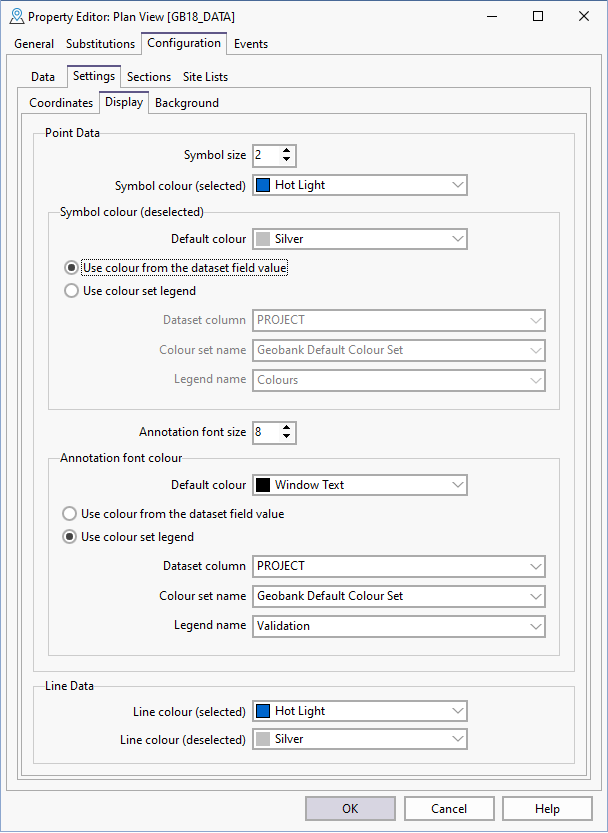

На странице Конфигурация | Настройки | Просмотр в Редакторе свойств вида в плане можно настроить размер и цвет точек и линий для вида План.

Фон

На странице Конфигурация | Настройки | Фон в Редакторе свойств вида в плане можно настроить поведение фоновых изображений для вида План. Эти параметры задают поведение по умолчанию в виде План. Их можно изменить из вида План с помощью опций меню Фоновое изображение в Инструменты.

Показать фоновое изображение

Выберите эту опцию, чтобы вывести в просмотр подходящее изображение с географической привязкой для вида в плане.

Micromine Geobank просканирует настроенную папку изображений вида в плане (см. Опции) на предмет поддерживаемых форматов файлов с географическими координатами восточного и северного направлений, которые соответствуют виду в плане, и отобразит их на заднем плане.

Примечание: изображения должны храниться в настроенной папке «Изображения вида в плане», а также содержать соответствующие данные геопривязки в файле, либо в файле .grf с тем же именем.

Прозрачность

Используйте ползунок Прозрачность, чтобы задать уровень прозрачности по умолчанию для фонового изображения, отображаемого в виде План. Если на фон накладывается более одного изображения, уровень прозрачности применяется одинаково ко всем слоям.

Разрезы

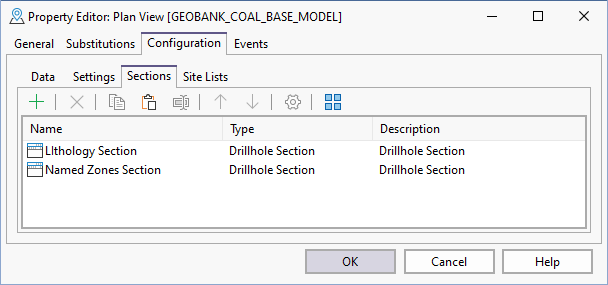

Используйте опцию Конфигурация | Разрезы в Редакторе свойств вида в плане для настройки столбцов для разных разрезов. Смотрите: Разрезы .

Списки скважин

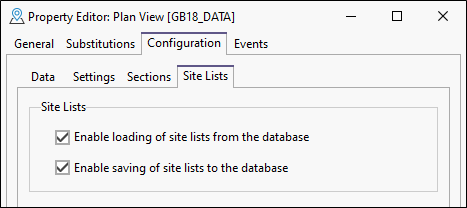

Используйте страницу Конфигурация | Списки скважин в Редакторе свойств вида в плане для настройки параметров Списка скважин в виде План.

В Micromine Geobank столбец POINT ORDER добавляется в таблицу GB_SITE_LIST. Это означает, что вы можете создать или загрузить список скважин в виде План и использовать его для создания вида в разрезе. При этом у вас имеется возможность отключить загрузку и сохранение списков скважин в виде План.
