Настройка вида в плане
Используйте страницу Конфигурация в Редакторе свойств вида в плане, чтобы настроить вид в плане, который можно использовать для отображения данных точек, линий и границ в пространственном окне.
Точечные данные

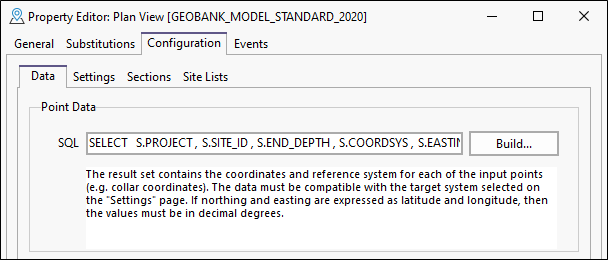

Нажмите на кнопку Построить, чтобы загрузить или создать SQL-запрос, который будет извлекать соответствующие данные точек. Этот скрипт SQL извлекает данные для отдельных точек, отображаемых на виде в плане. Набор результатов содержит координаты и опорную систему для каждой из вводных точек (например, координаты устья). Данные должны быть совместимы с целевой системой, выбранной на странице Настройки.
Линейные данные

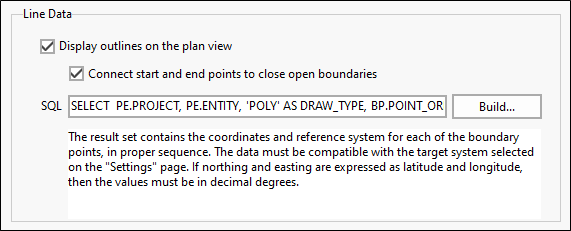

Если вы хотите вывести в просмотр контуры в виде План, установите этот флажок.
Нажмите на кнопку Построить, чтобы загрузить или создать SQL-запрос, который будет извлекать соответствующие данные о линиях и границах. Набор результатов содержит координаты и опорную систему для каждой из граничных точек в правильной последовательности. Данные должны быть совместимы с целевой системой, выбранной на странице Настройки.
Данные инклинометрии
Используйте группу Данные инклинометрии, чтобы настроить просмотр проецируемых координат инклинометрии.
Показывать траектории
Эта опция отключена по умолчанию. Выберите этот параметр, чтобы загрузить данные инклинометрии в вид в плане.
Использовать данные углов

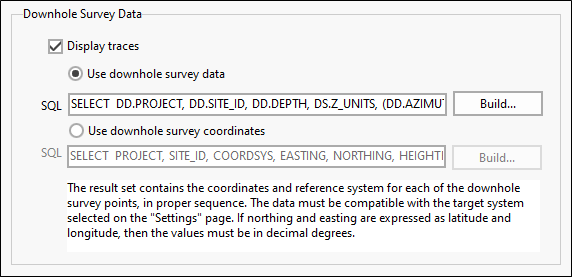

Выберите этот параметр для проецирования трасс скважины в вид в плане с использованием данных скважинной съемки.
Нажмите кнопку Построить, чтобы загрузить или создать запрос SQL. Данные наклона и направления, полученные из запроса, используются для автоматического расчета координат ВОСТОК, СЕВЕР и ВЫСОТА, выраженных в целевой системе координат (указанной на вкладке "Настройки" Редактора свойств вида в плане).
Опорная система координат берется из запроса, используемого для получения точечных данных. Преобразованные координаты скважин в восточном и северном направлении после этого используются для отображения траектории на виде в плане путем соединения точек для каждой скважины.
Смотрите: Данные инклинометрии
Использовать данные инклинометрии в 3D координатах

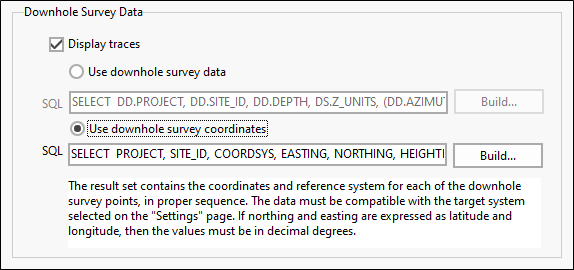

Выберите эту опцию, чтобы спроецировать траектории скважин в виде План с использованием координат инклинометрии.
Нажмите кнопку Построить, чтобы загрузить или создать запрос SQL. Координаты инклинометрии вдоль скважин преобразуются в целевую систему координат, как указано на вкладке Настройки в Редакторе свойств просмотра в виде План. Восточные и северные координаты вдоль скважин используются для отображения траектории в виде План путем соединения точек для каждой скважины.
Смотрите: Координаты инклинометрии вдоль скважин
