ГПР

Цель работы с окном ГПР - сравнить исследованные и предъявленные значения для выработки. По мере продвижения работ, маркшейдер измеряет дистанцию проходки и вводит значения в окно ГПР. Возможность записывать данные является ключевым требованием для большинства подземных рудников.

Значения области Предъявлено берутся из результатов бурения (Пробуренные метры) и передвижений от источника до места назначения (Тонны), они вносятся в систему с помощью модуля Сбор данных. Значения в области Инспектирование - это контрольные замеры, сделанные Маркшейдером.

Работа с окном ГПР

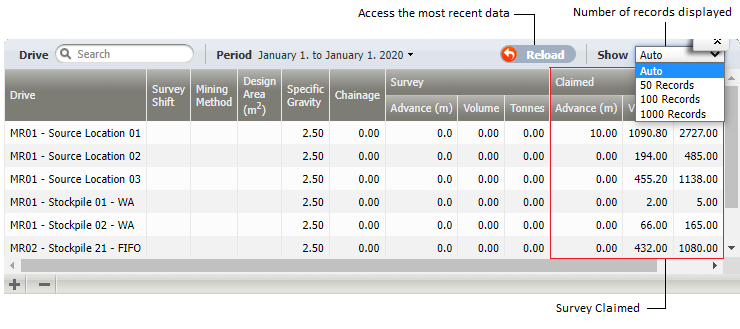

Окно ГПР

Выберите опцию ГПР в заголовке окна Съемка.

В рабочем окне имеются следующие области:

Заголовок. В заголовке расположены следующие опции:
- Период. Выберите соответствующие Дату начала и Дату окончания, чтобы задать период, с которым вы намерены работать. Нажмите на кнопку Применить, чтобы сохранить параметры. В рабочем окне будут показаны участки, для которых имеются измерения перемещений на заданный период.
- Перезагрузить. Нажмите на эту кнопку, чтобы получить доступ к наиболее актуальным наборам данных.
- Просмотр. Выберите эту опцию, чтобы определить количество записей, выводящихся в просмотр. При выборе опции Автоматически на экране появятся все записи. При выборе опции Автоматически на экране появятся все записи.

Рабочее окно. В рабочем окне отображается по одной записи для каждого участка (или выработки) на смену на заданный период, если:

Были записаны значения измерений в течение данного периода, либо сведения по количеству горной массы или по расстоянию проходки.
Было записано измеренное расстояние для участка в эту смену.

На одних рудниках разницы между выработкой и участком нет, выработка - это один участок с очистным забоем. На других рудниках выработка распределяется по участкам и имеется большое количество проходок.

Если выбрана опция Группировать участки по выработкам в окне Конфигурация, в просмотр будут выведены только те Участки, которые имеют атрибут Выработка.

Если на руднике:

Нет заданных участков в качестве выработок. Скорее всего, измеренное расстояние проходки будет обновляться раз в месяц или по завершении работ на выработке.
Участки рассматриваются в качестве составной части выработки. Вероятнее всего, данные по расстоянию проходки будут обновляться достаточно часто - по завершении работ на каждом отдельном участке или выработке, либо в конце смены.

Колонки рабочего окна

Каждая запись в рабочем окне содержит следующие колонки:

Колонка	Описание
Выработка	Если конфигурация опции Группировать участки по выработкам является: Выбранной, выработка может состоять из множества участков. Каждый участок будет иметь измеренную проходку. Невыбранной, выработка, скорее всего, имеет только одну измеренную проходку.
Измерение смены	Смена, во время работы которой было сделано измерение. По умолчанию будет отображаться последняя смена заданного периода.
Способ разработки	Способ разработки - это токен, заданный в области Конфигурация системы \| Съемка в приложении Справочные данные. Выберите значение из списка заданных Способов разработки. Способ разработки не влияет на результаты, отображаемые в области Инспектирование или Предъявлено.
Запланированная площадь (м2)	Запланированная площадь - это токен, заданный в области Съемка в приложении Справочные данные. Этот токен имеет атрибут Запланированная площадь туннеля, который определяет его объем в квадратных метрах, где ширина умножается на высоту туннеля. Выберите токен Запланированная площадь из выпадающего списка. Это значение используется для вычисления объемов в области Инспектирование и Предъявлено (Запланированная площадь * Проходка).
Плотность	Плотность горной массы. Этот коэффициент используется для преобразования объема в массу (м3 в тонны). В просмотр выводится значение по умолчанию, заданное в окне Конфигурация.. Применяется точность до двух знаков после запятой.
Общее расстояние	Расстояние по выработки от начальной точки съемки до конца текущей проходки. Применяется точность до одного знака после запятой.
Съемка
Проходка (м)	Измеренное расстояние в метрах, футах или ярдах, пройденных в выработке за период измерения. Применяется точность до одного знака после запятой.
Объем	Объем = Запланированная площадь * Инспектирование \| Проходка. Если Измеренный объем в окне Конфигурация доступен только для чтения, у вас нет возможности его отредактировать.
Тонны	The tonnage (sum of all movements from this drive in the surveyed period) = Survey \| Volume * Specific Gravity. Если Измеренный тоннаж в окне Конфигурация доступен только для чтения, у вас нет возможности его отредактировать.
Предъявлено
Проходка (м)	Только просмотр. Предъявленное расстояние, сохраненное в качестве события в базе данных. Это значение, к примеру, может быть Пробуренными метрами, которые буровая установка прошла на участке во время работы смены. Применяется точность до одного знака после запятой.
Объем	Только просмотр. Объем = Запланированная площадь * Предъявлено \| Проходка.
Тонны	Только просмотр. Тоннаж (сумма всех передвижений из этой выработки в период измерения) = Предъявлено \| Объем * Плотность.

Просмотр сводки

Когда вы нажимаете на запись в рабочем окне, в нижней части окна отображается панель Сводка.

В Сводке представлена следующая информация по текущей выработке:

Элемент	Описание
Total Surveyed Advance	Сумма всех измерений инспектированных проходок.
Total Surveyed Volume	Сумма всех измеренных объемов (Запланированная площадь * Инспектирование \| Проходка).
Total Surveyed Tonnes	Сумма всех измеренных тонн (Инспектирование \| Объем * Плотность).
First Survey	Дата первого измерения, введенного для выработки.
Last Survey	Дата последнего измерения, введенного для выработки.
Total Claimed Advanced	Сумма всех проходок, записанных в качестве событий в базе данных для выработки.
Total Claimed Tonnes	Сумма всех измерений передвижений, записанных в качестве событий в базе данных для выработки.
