Создание графиков

В этом примере вы будете работать с вкладкой Диаграммы в Браузере данных для того, чтобы отобразить столбиковую диаграмму, которая продемонстрирует статусы всех единиц оборудования. Вы добавите к просмотру секторную диаграмму для того, чтобы показать относительную готовность каждой единицы.

Вы будете использовать отчет Готовность оборудования.

Вам необходимо сделать следующее:

  1. Нажмите на значок Отчетность .
  2. Нажмите на Производительность и готовность | Готовность оборудования в списке типов отчетов. Откроется панель настроек.
  3. Select the following definitions:
    ObjectAttributeSelected Value
    Site SiteA
    PeriodShiftProduction Day Shift Thursday September 16, 2010
    EquipmentUnitLoad12, Load13,Load14, Truck57, Truck58, Truck59
    RosterCrew All
  4. Select the following Summary Level:
    Summary LevelValue
    PeriodShift
    EquipmentUnit
  5. Нажмите на кнопку Запустить. Отчет будет отображен в окне просмотра отчетов.
  6. В окне Просмотр отчетов выберите Браузер данных типов форматов в строке меню.
  7. Выше заголовков столбцов находятся следующие вкладки - Данные, Диаграмма и Задаваемые. Они представляют собой три способа, с помощью которых вы можете вывести данные на экран. Вкладка Диаграмма представляет данные в формате диаграммы, вкладка Задаваемые используется для отображения отчетов по грузопотоку горной массы и хранилища.

  8. Нажмите на вкладку Диаграмма. В заголовке этого окна вы увидите следующие опции:
    • Настроить . Определите тип диаграммы, ось и цвет.
    • Масштабировать Выберите процент масштабирования.

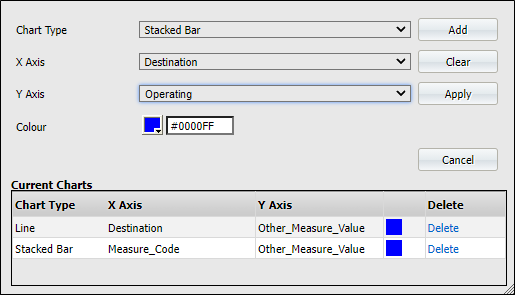

  9. Нажмите на Настроить.
  10. Set the following:
    OptionSelected Value
    Chart TypeStacked Bar
    X AxisEquipment
    Y AxisOperating
    Colour

    xxxx

    This is the colour that will define the Operating status.

  11. Нажмите на кнопку Добавить. Настройки статуса В работе появятся в окне Текущие диаграммы.
  12. To add another state for Equipment, select the following:
    OptionSelected Value
    Y AxisDown
    Colour

    xxxx

    This is the colour that will define the Down status.

  13. Нажмите на кнопку Добавить. Данные настройки будут добавлены в окно Текущие диаграммы.
  14. To add another state for Equipment, select the following:
    OptionSelected Value
    Y AxisIdle
    Colour

    xxxx

    This is the colour that will define the Idle status.

  15. Нажмите на кнопку Добавить.

  16. Нажмите на кнопку Применить, чтобы отобразить график. Вы увидите горизонтальную полосу с тремя цветами, которые определяют три состояния - В работе, Нерабочее и Простой. На этой диаграмме показано оборудование при активированной опции Все (см. ось Х), поэтому отображается только горизонтальная полоса.
  17. Чтобы просмотреть обзор статусов каждой единицы оборудования, вам необходимо изменить уровень вывода атрибута для оборудования. Нажмите на вкладку Данные.
  18. В столбце Оборудование нажмите на знак "+". Уровни вывода атрибутов изменятся на уровень, определенный при создании отчета, где Оборудование = Юнит. В столбце Оборудование будут показаны единицы оборудования, Load12, Load13, Load14, Truck57, Truck58, Truck59.

    19. Вам необходимо помнить о том, что знак "+" в одном из столбцов означает, что этот столбец сгруппирован по уровням вывода. Используйте знак "+", чтобы представить данные на самом верхнем или самом общем уровне вывода (Все), либо на уровне вывода, определенном при создании отчета.

  19. Нажмите на вкладку Диаграмма. Теперь вы можете видеть, что по оси Х отображена каждая выбранная единица оборудования.
  20. Вам необходимо добавить секторную диаграмму в этот же график для того, чтобы показать относительную готовность каждой единицы оборудования. Нажмите на значок Конфигурация.
  21. Убедитесь в том, что в окне Текущие диаграммы отображается ваша предыдущая выборка опций В работе, Простой и Нерабочее. Выберите следующее:

    22. Опция Выбранное значение
    Тип диаграммы Секторная
    Ось Х Оборудование
    Ось Y Готовность
    Цвет xxxx

  22. Нажмите на кнопку Добавить. Цвета для этой диаграммы будут выбраны по умолчанию.

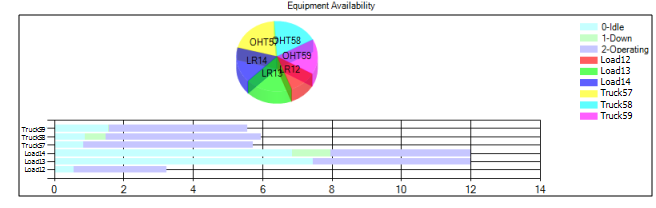

  23. Нажмите на кнопку Применить. Теперь у вас имеется секторная диаграмма, расположенная над столбцами, в которой отражена готовность каждой единицы оборудования. С помощью столбцов отображается количество часов каждой единицы оборудования, которые были проведены в статусах В работе, Нерабочее или Простой.

  24. Нажмите на кнопку Закрыть, чтобы закрыть окно просмотра отчетов.
