ГПР

Цель работы с окном ГПР - сравнить исследованные и предъявленные значения для выработки. По мере продвижения работ, маркшейдер измеряет дистанцию проходки и вводит значения в окно ГПР.

Значения области Предъявлено берутся из результатов бурения (Пробуренные метры) и передвижений от источника до места назначения (Тонны), они вносятся в систему с помощью модуля Сбор данных.

Значения в области Инспектирование - это контрольные замеры, сделанные Маркшейдером.

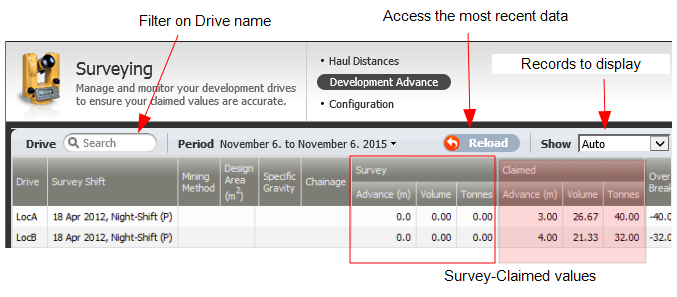

Выработка

В заголовке вы можете применить фильтр по выработке. Введите имя выработки в поле поиска и нажмите на Enter.

Период

В заголовке таблицы также отображается период. Выберите соответствующие Дату начала и Дату окончания, чтобы задать период, с которым вы намерены работать. Нажмите на кнопку Применить, чтобы сохранить параметры. В рабочем окне будут показаны участки, для которых имеются измерения перемещений на заданный период.

Перезагрузить.

Выберите эту кнопку, чтобы получить доступ к наиболее актуальным наборам данных.

Просмотр.

Выберите эту опцию, чтобы определить количество записей, выводящихся в просмотр. При выборе опции Автоматически на экране появятся все записи.

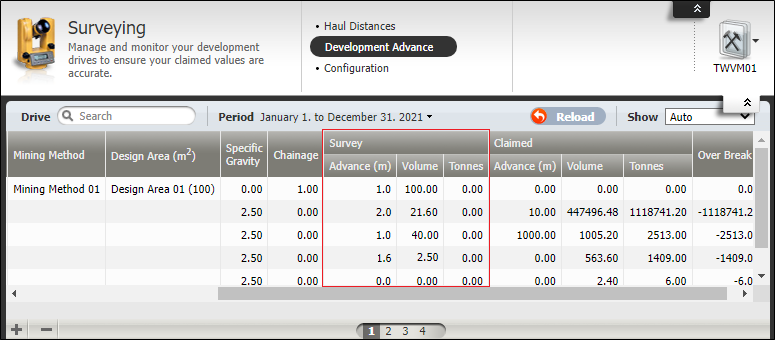

На изображении ниже показаны примеры данных:

В рабочем окне отображается по одной записи для каждого участка (или выработки) на смену на заданный период, если: Запись будет отображаться, если:

• Были записаны значения измерений в течение данного периода, либо сведения по количеству горной массы или по расстоянию проходки.
• Было записано измеренное расстояние для участка в эту смену.

Если на руднике:

• Нет заданных участков в качестве выработок. Скорее всего, измеренное расстояние проходки будет обновляться раз в месяц или по завершении работ на выработке.
• Участки рассматриваются в качестве составной части выработки. Вероятнее всего, данные по расстоянию проходки будут обновляться достаточно часто - по завершении работ на каждом отдельном участке или выработке, либо в конце смены.

Колонки рабочего окна

Каждая запись в рабочем окне содержит следующие колонки:

Колонка	Описание
Выработка	Если конфигурация опции Группировать участки по выработкам является: Выбранной, выработка может состоять из множества участков. Каждый участок будет иметь измеренную проходку. Невыбранной, выработка, скорее всего, имеет только одну измеренную проходку.
Наклон	Если выбрана конфигурация Показать наклон, на экране будет отображаться наклон выбранной выработки.
Измерение смены	Смена, во время работы которой было сделано измерение. По умолчанию будет отображаться последняя смена заданного периода.
Способ разработки	Mining Method is defined in Configuration Items | Surveying in Reference Edit. Способ разработки не влияет на результаты, отображаемые в области Инспектирование или Предъявлено.
Запланированная площадь (м2)	Запланированная площадь - это токен, заданный в области Съемка в приложении Справочные данные. Этот токен имеет атрибут Запланированная площадь выработки, который определяет его объем в квадратных метрах, где ширина умножается на высоту выработки. Выберите токен Запланированная площадь из выпадающего списка. Это значение используется для вычисления объемов в области Инспектирование и Предъявлено (Запланированная площадь * Проходка).
Плотность	Плотность горной массы Этот коэффициент используется для преобразования объема в массу (м3 в тонны). В просмотр выводится значение по умолчанию, заданное в окне Конфигурация.. Применяется точность до двух знаков после запятой.

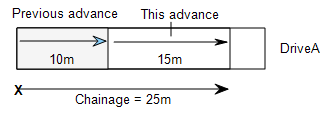

Общее расстояние	The distance along a drive from the surveyed start point to the end of the current advance. Применяется точность до одного знака после запятой.

\

Общее расстояние.

Инспектирование

Колонка	Описание
Проходка (м)	Измеренное расстояние в метрах, футах или ярдах, пройденных в выработке за период измерения. Применяется точность до одного знака после запятой.
Объем	Объем = Запланированная площадь * Инспектирование | Проходка. If Survey Volume is Read Only is set Configuration, this value cannot be edited.
Тонны	Тоннаж (сумма всех передвижений из этой выработки в период измерения) = Инспектирование | Объем * Плотность. If Survey Tonnes is Read Only is set in Configuration, this value cannot be edited.

Предъявлено

Колонка	Описание
Проходка (м)	For display only. Предъявленное расстояние, сохраненное в качестве события в базе данных. For example, this value would have been the achieved Metres Advanced measure that a jumbo or drill achieved during the shift. Применяется точность до одного знака после запятой.
Объем	Только просмотр. Объем = Запланированная площадь * Предъявлено | Тонны /Плотность.
Тонны	For display only. Тоннаж (сумма всех передвижений из этой выработки в период измерения).

Редактировать запись

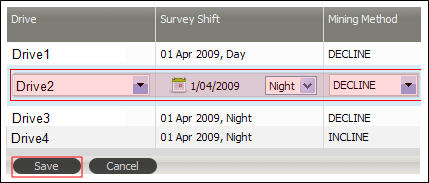

Чтобы отредактировать запись, дважды щелкните по записи в строке.

На экране появится текстовое поле или выпадающий список, с помощью которого вы сможете отредактировать текущее значение.

После редактирования вам будет предложено сохранить или отменить изменения. Щелкните по опции Сохранить.

Добавить или удалить запись

Чтобы добавить запись, щелкните по кнопке "+" в нижнем левом углу рабочего окна. В рабочее окно будет добавлена пустая запись. Нажмите на кнопку Сохранить, чтобы сохранить новую запись.

Аналогичным образом вы можете щелкнуть по кнопке "-" в нижнем левом углу рабочего окна, чтобы удалить текущую запись.

Просмотр сводки

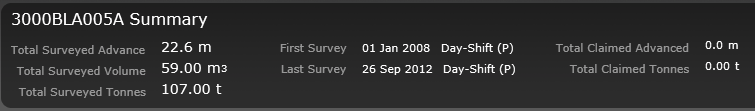

Когда вы нажимаете на запись в рабочем окне, в нижней части окна отображается панель Сводка.

В Сводке представлена следующая информация по текущей выработке:

Элемент	Описание
Total Surveyed Advance	Сумма всех измерений инспектированных проходок.
Total Surveyed Volume	Сумма всех измеренных объемов (Запланированная площадь * Инспектирование | Проходка).
Total Surveyed Tonnes	Сумма всех измеренных тонн (Инспектирование | Объем * Плотность).
First Survey	Дата первого измерения, введенного для выработки.
Last Survey	Дата последнего измерения, введенного для выработки.
Total Claimed Advanced	Сумма всех проходок, записанных в качестве событий в базе данных для выработки.
Total Claimed Tonnes	Сумма всех измерений передвижений, записанных в качестве событий в базе данных для выработки.
