Сопоставление

Согласование - это процесс согласования заявленного содержания и добытой горной массы с показателями, поступившими с фабрики, т.е. фактические значения, зарегистрированные на фабрике. Функция Сопоставление проверяет, были ли достигнуты целевые показатели, достоверность модели рудного тела и соблюдение запланированного срока эксплуатации рудника.

До сопоставления

До начала процесса сопоставления на конец периода, как правило:

Специалист, отвечающий за управление грузопотоком завершает ежедневную процедуру проверки по передвижениям (корректность источника и пункта назначения, тоннажа и т.д.). Он убеждается в том, что по передвижениям были указаны наиболее актуальные и надежные данные. Все ошибки, выявленные в ходе проверок, были исправлены, а все ежедневные отчеты по добыче были запущены.
Специалист делает замеры по складам и вводит значения через функцию Замеры складов.
В конце периода старший геолог проверяет перемещения, содержания и склады, запускает отчеты по контролю содержаний и по складам, чтобы выявить возможные противоречия в данных.
Задаются комплексы, необходимые для предстоящего сопоставления. Все комплексы определяются в приложении Справочные данные.

Когда все передвижения, количества и содержания точно отражают то, что, как предполагалось, было добыто в течение периода, можно приступить к следующей стадии - сопоставлению.

Комплексы

Комплекс представляет одну из стадий транспортировки материала от источника к конечному пункту. Каждый комплекс имеет имя и порядковый номер. Имя отражает тип участков в группе. При отображении Комплексов в режиме Сопоставление порядковый номер определяет их последовательность в просмотре - от первого этапа добычи (1) слева до последнего этапа (n) справа.

Комплекс - это токен, заданный в приложении Справочные данные. В данном случае, это токен атрибута. Комплекс необходимо задать до присвоения ему участков. Каждому комплексу может быть присвоено от одного до множества участков. УчастокА и УчастокБ, к примеру, являются основными участками и принадлежат к комплексу Основной. СкладА и СкладБ являются складами и принадлежат к комплексу Ore Pad.

В функции Сопоставление комплексы и связанные с ними группы участков представляют собой этапы процесса добычи, где происходит сопоставление передвижений в комплекс и из комплекса. Как правило, при стандартной процедуре будет производиться сопоставление комплекса ЗИФ с содержанием компонента в исходной руде на входе фабрику, после этого будут сбалансированы передвижения и содержания комплекса Ore Pad, и, в завершение, комплекса Основной.

Заявленные и фактические значения

Функция Сопоставление работает с двумя типами информации или значений.

Это:

Заявлено. По мере хода добычных работ в течение смены, все перемещения, связанные с погрузкой, транспортировкой и разгрузкой горной массы фиксируются в качестве событий в базе данных. Это заявленные значения по тоннажу. До начала процесса сопоставления специалист вводит заявленные оценочные и исследованные содержания. Для того чтобы удостовериться в том, что заявленные значения - это верное отражение количества и содержания добытой горной массы, выполняются все необходимые действия.
Материал:
В комплекс. Количество всей горной массы, разгруженной на всех участках в комплексе, представляет заявленный тоннаж и содержание материала В комплекс.
Из комплекса. Количество всей горной массы, отгруженной и транспортированной со всех участков в комплексе, представляет заявленный тоннаж и содержание материала Из комплекса.
В связи со сложностью горных работ, заявленные значения, вероятнее всего, представляют наилучшую оценку добытого материала.

Фактическое. В конце периода на фабрике производится отчет по тоннажу и исходному содержанию переработанной горной массы. Эти сведения являются наиболее актуальными.

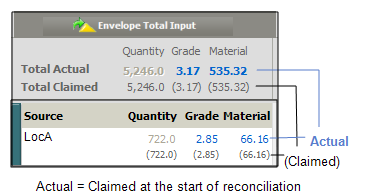

В приложении Управление грузопотоком, когда вы начинаете процесс сопоставления, фактические значения равны заявленным. После того как с фабрики приходит отчет с самой последней информацией по тоннажу и содержанию переработанной руды, фактические значения для каждого комплекса официально корректируется Старшим геологом, в результате чего появляется картина передвижений горной массы по каждому комплексу, наиболее точно отражающая действительность.

Целью процесса сопоставления является получение данных наиболее приближенных к реальности.

Определение элемента

Элемент - это один из продуктов добычи. Определение элементов:

Конфигурация элементов производится в модуле Справочные данные в функции Группы | Управление грузопотоком | Элемент.
Например, ЭлементА определяется двумя атрибутами: Единица измерения = г/т (ppm) и Основная = 1.
- Единица измерения. Это значение может выражаться в г/т и в процентах.
- Основная. Если элемент:
  - Относится к основному типу руды, Основная = 1.
  - Не относится к основному типу руды, Основная = 0.
  На золотомедном руднике, например, Au Основная = 1, а Cu Основная = 0. Все другие элементы, не относящиеся к основным, имеют значение Основная = 0.

Значение Основная используется для определения элемента, который отображается в функции Сопоставление в первой колонке.

Содержание металла

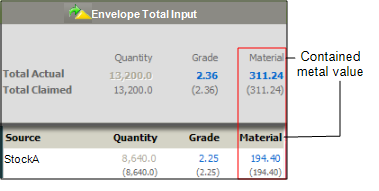

В функции Сопоставление тоннаж материала и содержание элементов используются для расчета значения содержащегося металла, как заявленного, так и фактического. При расчете значения учитывается заданная для элемента Единица измерения.

Если Единица измерения для элемента определена как:

г/т (ppm). Значение запаса металла рассчитывается в международных тройский унциях (ozs или t ozs), где 1 тройская унция = 31,1034768 гр.

Где:

Материал = (Тонны x Содержание) / 31,1034768
%. Значение запаса металла - это процентное соотношение тоннажа.

Где:

Материал = (Количество х Содержание) / 100

Единицы измерения задаются в приложении Справочные данные.

Период Сопоставления

До начала работы с данной функцией, вам необходимо задать период сопоставления - интересующий вас период. Чаще всего сопоставление производится каждые четыре недели. Щелкните по опции Сопоставление в панели инструментов, на экране появится окно Что вы хотите сделать? Откроется диалоговое окно.

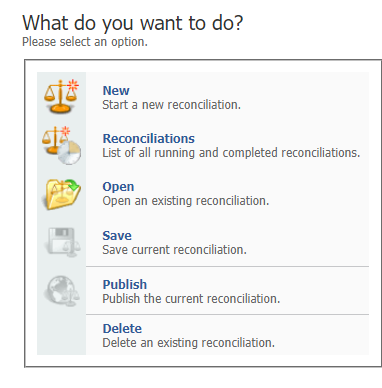

Здесь вы увидите следующие опции, относящиеся к периоду:

Новый. Используйте эту опцию, чтобы выбрать новый период сопоставления. Каждый период имеет имя, дату начала и дату окончания.
Открыть. Выберите один из ранее определенных периодов сопоставления.
Сохранить. Эта опция используется для сохранения корректировок в базе данных. Данное действие представляет собой очень важный этап. С помощью этой опции вы сохраняете текущие сопоставленные тоннаж и содержание, что делает эти сведения доступными для работы в приложении Отчетность.
Опубликовать. Выберите эту опцию, чтобы опубликовать сопоставленное количество и сделать эти данные доступными для работы в приложении Отчетность. После публикации периода сопоставления, заявленные тоннаж и содержание не переписываются: в базу данных записываются только фактические данные.
Удалить. Эта опция используется для того, чтобы удалить заданный в текущий момент период сопоставления.

После определения периода сопоставления, на экран выводится диалоговое окно Сопоставление.

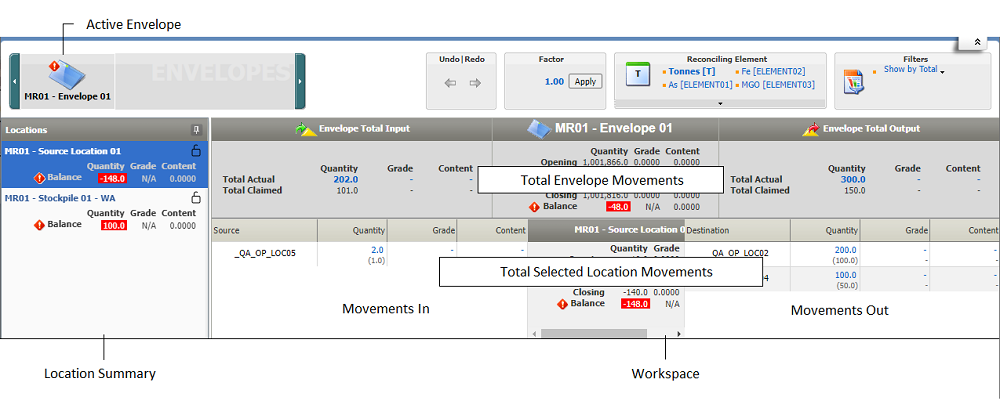

Окно Сопоставление

Окно Сопоставление отображается при заданном или открытом периоде сопоставления. Окно откроется по умолчанию, в нем будет отображаться активный комплекс с самым высоким порядковым номером. Чаще всего это ЗИФ или аналогичный комплекс.

Окно Сопоставление содержит три основные области:

Заголовок. Заголовок, расположенный под сервисной панелью, включает в себя следующие элементы:
- Слева. Комплексы, отображенные в виде значков. Они представлены в порядке, заданном с помощью атрибута Порядок: наименьший номер - слева, наибольший номер - справа.
- Справа-посередине. Элемент сопоставления. Выберите тоннаж или элемент, чтобы сделать их фактические значения доступными для редактирования. Укажите, к примеру, ИзмерениеА или ЭлементА.
  Значения количества и элемента для перемещения выводятся на экран: фактическое значение – сверху (синим цветом, если оно доступно для редактирования), и заявленное значение – в скобках ниже.
  Редактироваться могут только фактические значения, заявленные значения являются событиями и сохраняются в базе данных. В случае если была выявлена ошибка, заявленный тоннаж необходимо отредактировать в приложении Редактор событий.
- Фильтры. Показать по Итого, День или Перемещение. От вашего выбора будет зависеть отображение данных в колонках В комплекс и Из комплекса. Для каждого участка в активном комплексе на экране отображается следующие сведения:
  - Общие перемещения в комплекс и из комплекса.
  - Перемещения в комплекс и из комплекса за день.
  - Перемещение для каждого участка в активном комплексе.
Сводка по участкам. Располагается слева ниже заголовка. В этой панели перечислены все участки, заданные в активном комплексе. По каждому участку представлена сводка с изменениями на складе, произведенными в период сопоставления. Это тонны материала "в" минус тонны материала "из" по участку за период.
Рабочее окно. В рабочем окне имеются три следующих области:
- Общие передвижения по комплексу. В верхней части окна выводятся общие итоговые вводные данные, тонны по комплексу и тонны на выходе, содержание и материал по каждому комплексу на период сопоставления. Фактические значения можно редактировать, заявленные значения отредактировать невозможно.
- Общее количество выбранных передвижений по участку. Ниже итоговых перемещений по комплексу расположена сводка по вводным данным, текущему складу и данных на выходе для выбранных участков на период сопоставления. Сведения, выводящиеся в просмотр, меняются в зависимости от выбранного фильтра. Изменения на складе - это материал "в" минус материал "из" для активного участка.

Опции заголовка

В заголовке имеется ряд опций. В зависимости от выбранной опции, меняются элементы сводки по участку, а также элементы рабочего окна. Например:

Комплексы. При открытии окна Сопоставление в первый раз, на экран будет выведен комплекс с самым высоким порядковым номером. Например, ЗИФ. Активный комплекс отображается самым большим значком.

До внесения изменений в тоннаж или содержание, значение Фактически = Заявлено по умолчанию. Для того чтобы сбалансировать тоннаж или материал:

Начало периода + Поступило - Забрано – Конец периода = 0

Где значение на конец периода – это измеренное для комплекса значение, а значение на начало периода – это предыдущее измеренное для комплекса значение на конец периода.
Сопоставляемый элемент. Для этой опции имеются две доступные функции. Выберите одну из них, чтобы сделать её активной:
- Количество. По умолчанию в рабочем окне будут показаны значения количества, например, тоннаж. Если активно измерение, фактическое количество доступно для редактирования.
- Элемент. Выберите один из элементов выпадающего списка, заданных на руднике. Если опция Элемент активна, фактическое содержание доступно для редактирования.
Заявленные значения не подлежат редактированию.
Фильтры. Выбранный фильтр изменяет просмотр общих вводных значений. Опции Показать по:
- Итого. Сумма перемещения из источника в место назначения на период. На изображении ниже показаны данные с примененным фильтром.
- День. Просмотр итоговых значений за день на выбранный период.
- Перемещение. Просмотр фактических передвижений на выбранный период.

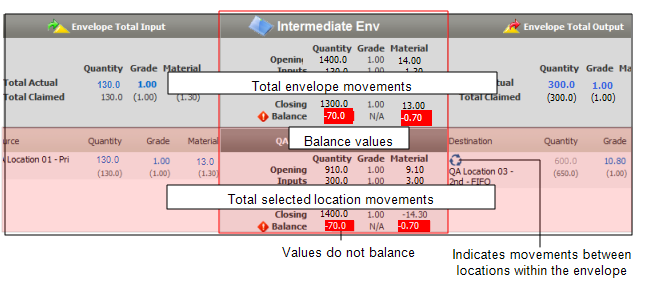

Рабочее окно

Баланс тоннажа и содержания для склада обычно запускается в последнем комплексе или в ЗИФ. Процесс состоит в том, чтобы отыграть назад от ЗИФ по комплексам к комплексу основного участка. Первым этапом может быть сопоставление тоннажа. После того как вы убедитесь в том, что тоннаж для всех комплексов отражает реальную картину по добытому материалу, этот же процесс можно повторить для содержаний.

Для получения удовлетворяющих вас результатов процедуру сопоставления можно проводить множество раз. В каждом комплексе проводится балансирование фактического тоннажа и содержания с заявленным.

Приступая к работе с Сопоставлением, убедитесь в том, что:

Геолог, ответственный за контроль содержаний, произвел осмотр передвижений на интересующий вас период. Сюда входят заявленные тоннаж и содержание материала на определенный вами период времени.
Замерщик произвел замеры соответствующих складов на необходимый вам период, данные были введены в базу данных с помощью опции Замеры складов, расположенной в панели инструментов.

Ниже представлены некоторые опции окна сопоставления, с которыми вы будете работать:

Сводка по участкам. В этой панели перечислены все участки, заданные в активном комплексе. По умолчанию в рабочем окне будет отображаться первый участок в списке со сведениями по комплексу. Нажмите на другой участок в списке, чтобы изменить отображение данных в рабочем окне.

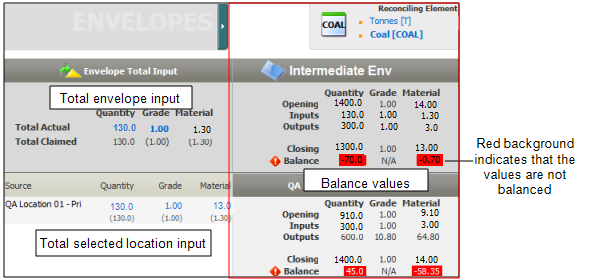

Рабочее окно. Рабочее окно состоит из нескольких областей. Слева направо представлены опции:
- Поступило. Итоговое значение на вводе в активный комплекс отображается в верхней части области, а итоговое значение на вводе в выбранный участок – в нижней области.
- Баланс. Балансовые значения активного комплекса выводятся в верхней области, балансовые значения выбранного участка – в нижней области.
- Забрано. Значения на выводе из комплекса по итогам интересующего периода отображаются в верхней области, для выбранного участка эти данные располагаются в нижней области.
После того как будут известны тоннаж и содержание на конец периода на входе ЗИФ, вы сможете приступить к процессу сопоставления.

Передвижения горной массы между участками в пределах комплекса не включаются в итоговые значения.

Тоннаж и содержание на входе ЗИФ, а также замеры складов - это фактические данные, на которыъ строится сопоставление. Небалансирующиеся значения, отображающиеся в рабочем окне, выводятся в просмотр на красном фоне. Цель сопоставления - сбалансировать эти значения.

Если величина отрицательного значения баланса находится в разумных пределах, это значение может быть приемлемо. Например, -200 тонн для 60 000 тонн в отчете за период могут не иметь большого значения.

Любые изменения, произведенные с итоговым фактическим значением тоннажа и содержания на выходе, также распространяются на отдельные участки комплекса пропорционально их значению на выводе в итоговых выходных данных по комплексу.

Вы можете редактировать только фактические значения, поскольку заявленные значения представляют собой события в базе данных.

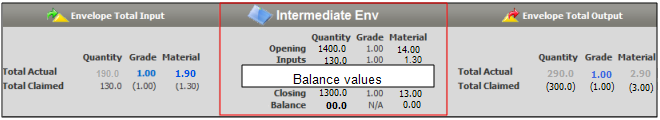

Чтобы отредактировать содержание, вы можете изменить либо фактическое Содержание, либо фактический Материал. Изменение этих значение повлечет изменение содержания.
