Точки маршрута
Маршруты самосвалов определяются начальной и конечной точкой. Маршрутные точки - это либо промежуточные точки на маршруте, либо изолированные точки, не связанные с маршрутом. Точка маршрута определяется восточным и северным координатами, а также может определяться высотной точкой. Радиус определяет периметр влияния маршрутной точки.
Для маршрутной точки можно задать правило, определяющее действие, которое произойдет, когда самосвал достигнет этой точки. Например, если самосвал собирается разгружать руду нв отвал пустой породы, на экране мобильного устройства в самосвале отображается сообщение тревоги. Движение самосвала мимо точки маршрута записывается в базу данных Pitram.

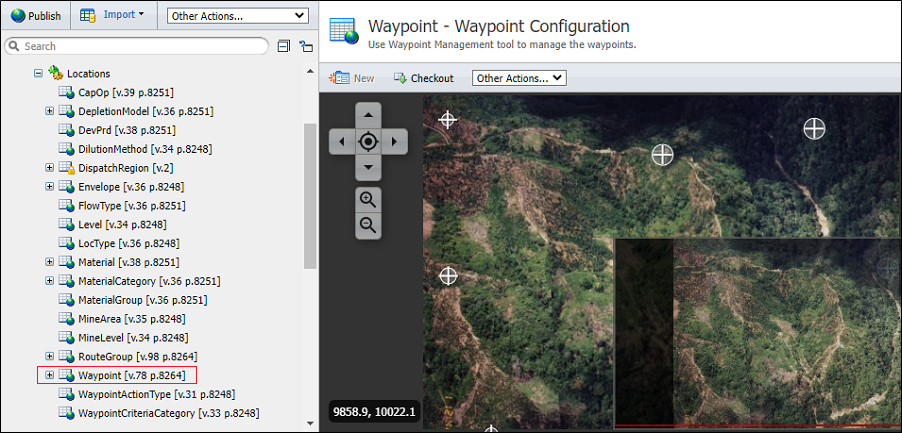

The screenshot above shows truck routes and the waypoints along those routes. Вы можете просмотреть свойства (Имя, Восток, Север, Высота, Радиус) маршрутной точки, щелкнув по ней на экране.
Правила точек маршрутов
Правило точки маршрута - это функция точки маршрута. Оно определяет набор критериев, которые, если будут выполнены, приведут к действию, например, если A и B, то C. Каждая маршрутная точка может иметь различный набор правил: некоторые точки маршрута могут не иметь правил. Например, если для TruckA назначен статус цикла = Транспортировка, он проходит WaypointA, то правило, определенное точкой маршрута, отправляет его в DumpA. WaypointB и WaypointC могут иметь разные правила маршрутных точек.
Правила определяются на вкладке Правила точки маршрута в диалоговом окне токена маршрутной точки. Вы можете найти эту в функцию, перейдя в Группы | Элементы конфигурации | Участки | Точка маршрута на навигационной панели в Редакторе справочных данных.
Если на руднике используется система GPS Mobile и единица оборудования входит в зону влияния маршрутной точки, при условии, что единица соответствует критериям, определенным для точки маршрута, будет выполнено то или иное действие. Например, могут быть применены следующие действия:
| Критерии | Действие |
|---|---|
| Циклический статус: Очередь к отвалу | Подается сигнал тревоги, если самосвал собирается разгрузить пустую породу в рудный отвал. |
| Циклический статус: Транспортировка | Самосвал распределяется в конкретное место назначения. |
| Модель оборудования: Caterpillar 385CL | Тревога: эта единица оборудования не должна находиться в этом районе. |
| Основной статус: Закладка, Откатка, Крепежные работы | Тревога: единица оборудования с любым из этих статусов не должна находиться в этой зоне. |
