Группы справочных данных КПП (ключевых показателей производительности)
В модуле Сбор данных строка, отображаемая в нижней части каждой картинки основного оборудования, обеспечивает визуальную индикацию ключевых показателей производительности (KPI), настроенных для данного типа оборудования. При наведении курсора мыши на кнопку на строке KPI отображаются подробные данные KPI.
Красная кнопка в строке KPI указывает на то, что единица оборудования работает с недостаточной производительностью. Другими словами, ключевой показатель (например, Производительность) не достигнут.
В строке KPI вы можете щелкнуть мышью, чтобы выбрать KPI и отобразить график, на котором показана история KPI для данной единицы оборудования.
В этом разделе описано, как в Редакторе справочных данных настроить КПП. Необходимо выполнить следующие действия:
- Разверните справочные данные КПП, если они еще не были развернуты.
- Определите конкретные КПП, которые будут использоваться на руднике.
- Примените КПП к единицам оборудования.
В следующем примере для погрузочной машины Elphinstone 2900 будут определены КПП для очереди, времени погрузки и производительности.
| Elphinstone 2900 | КПП |
|---|---|
| Среднее время в очереди | 3 |
| Среднее время погрузки | 3 |
| Производительность | 4300 |
Развернуть справочные данные КПП
На большинстве рудников эти справочные данные уже развернуты. Если это не так:
- В Редакторе справочных данных в заголовке навигационной панели выберите Другие действия | Развернуть справочные данные.
- В диалоговом окне Развернуть выберите Элементы конфигурации | Оборудование | КПП оборудования (EquipmentKPI) и Тип КПП оборудования (Equipment KPIType).
- Нажмите на ОК, чтобы сохранить свои настройки. В панели навигации будут отображаться группы справочных данных КПП для оборудования.
Задать КПП

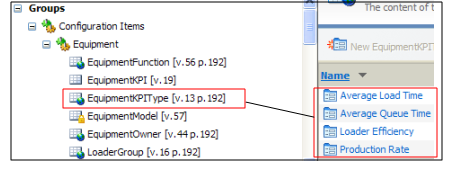

- В Редакторе справочных данных перейдите в Группы | Элементы конфигурации | Оборудование | EquipmentKPI.
- Нажмите на опцию Открыть в заголовке.
- Выберите опцию Новые КПП оборудования в заголовке. When defining a KPI some or all of the following attributes can be defined:
Attribute Description KPIType Select the KPI that is appropriate from a list of KPI types. Measure Select the KPI unit of measure. SecondaryModel KPIs are targets for primary equipment to achieve.
Если это возможно, определите соответствующую модель вторичного оборудования.
KPI Target Enter the target value.
Целевые значения противопоставляются фактическим значениям.
- To define the Queue Time KPI, select the following:
Option Select General Code ELPH29AVGQTIME Description Elph 29 Average Queue Time Abbreviation Elph 29 Average Queue Time Attribute KPIType Average Queue Time Measure Not required SecondaryModel Not required KPI Target 3 - Нажмите на ОК, чтобы сохранить свои настройки.
- To define the Load Time KPI, select the following:
Option Select General Code ELPH29SAVELOAD Description Elph 29 Average Load Time Abbreviation Elph 29 Average Load Time Attribute KPItype Average Load Time Measure Not required SecondaryModel Caterpillar 774 KPI Target 3 - Нажмите на ОК, чтобы сохранить свои настройки.
- To define the Production Rate KPI, select the following:
Option Select General Code ELPH29PRODRATE Description Elph 29 Production Rate Abbreviation Elph 29 Production Rate Attribute KPItype Production Rate Measure Tonne SecondaryModel KPI Target 4300 - Нажмите на ОК, чтобы сохранить свои настройки. Вы определили КПП.
- Нажмите на опцию Закрыть в панели инструментов.
Определить КПП для модели оборудования
Например, Elphinstone 2900:
- В Редакторе справочных данных перейдите в Группы | Элементы конфигурации | Оборудование | EquipmentModel.
- Нажмите на опцию Открыть в заголовке.
- Дважды щелкните по Elphinstone 2900 в списке моделей оборудования.
- Specify the following attributes in the Properties dialog:
Option Select KPI1 Elph 29 Average Queue Time KPI2 Elph 29 Average Load Time KPI3 Elph 29 Production Rate - Нажмите на ОК, чтобы сохранить свои настройки.
- Нажмите на опцию Закрыть.
- Нажмите на Опубликовать в навигационном заголовке.
КПП были применены ко всем машинам Elphinstone 2900. В модуле Сбор данных эти КПП будут отображаться в панели Погрузчики и самосвалы.
