Как настроить устройство Mobile

В следующем примере мы будем настраивать устройство Mobile для работы с единицей обслуживающего оборудования. Эта задача обычно выполняется администратором, который уже сконфигурировал систему Mobile в Редакторе справочных данных. В следующих шагах мы будем использовать клавиатуру на сенсорном экране устройства Mobile (вы также можете подключить клавиатуру к устройству Mobile).

  1. Окно Pitram Mobile будет отображаться в виде красного значка питания в центре.

  1. Наведите курсор на значок питания, и он изменит цвет на синий и будет помечен как Администратор.

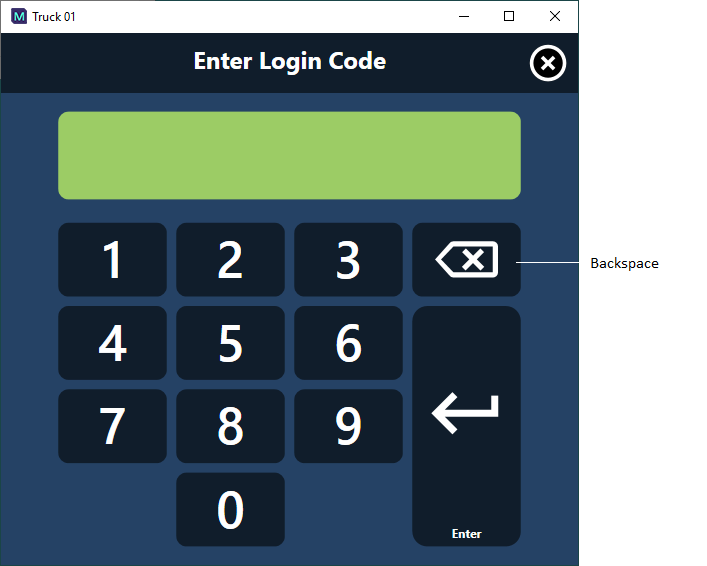

  1. Нажмите на значок Администратор, чтобы открыть окно ввода кода администратора:

  1. С клавиатуры введите код в следующем формате:

     24 [день] [месяц]

    Например, если сегодня 11 августа, код администратора = 241108.

    При необходимости используйте клавишу возврата (<-), чтобы удалить последнюю цифру.

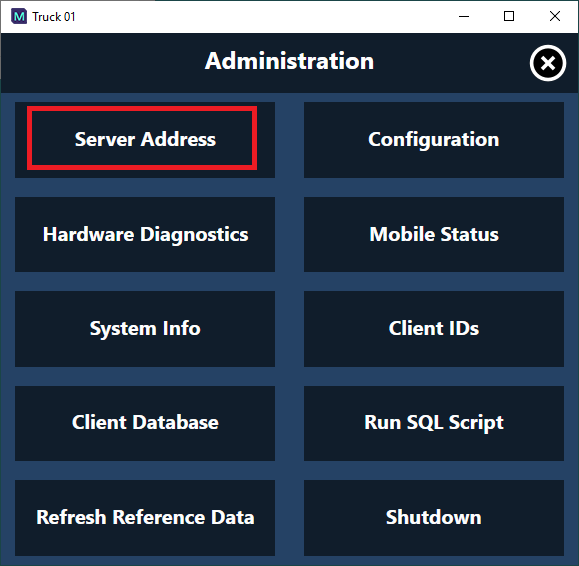

  1. Нажмите на Enter, чтобы открыть диалоговое окно Администрирование. Вы можете использовать следующие опции:

Опция Описание
Адреса сервера * (Обязательно) Вы должны определить четыре адреса служб Pitram, которые нужны Mobile для доступа к конфигурации справочных данных.
Диагностика Перезагрузите все устройства.

Нажмите, чтобы убедиться, что все подключенные устройства, такие как GPS или бортовая телеметрия, отвечают.

Нажмите на кнопку Global Position System и PLM, чтобы увидеть детали соединения. Это может помочь выявить проблемы с подключением.
Имя оборудования* (Обязательно) Вы должны назначить определенную единицу оборудования для этого устройства Mobile.

После того как адреса сервера и имя оборудования будут определены для мобильного устройства, система может связать устройство с показателями, которые необходимо записать для этого типа оборудования.
Обновить справочные данные Обновите справочные данные, чтобы обеспечить доступность последней конфигурации рудника для устройства Mobile.
Регистрация клиента Список подключенных в данный момент устройств Mobile.
Завершение работы Закройте систему Mobile
ОК Сохраните настройки.

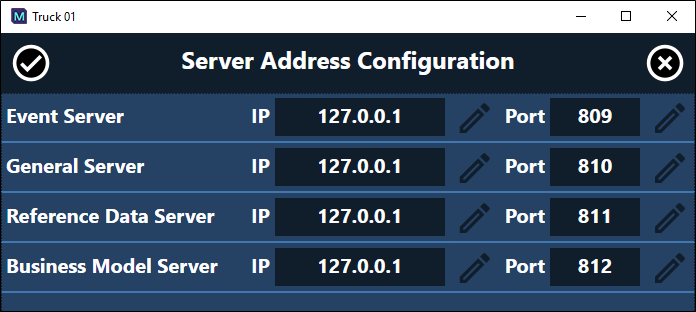

  1. Нажмите кнопку Адреса сервера, чтобы открыть следующее диалоговое окно:

  1. Все четыре службы будут иметь один и тот же адрес, но разные номера портов. Адрес службы состоит из двух частей:

    1. Адрес сервера.

      2. Это может быть:

      • Путь UNC.

         Например, mm00111 или

      • IP-адрес.

         Например, 10.0.60.111.

    1. Номер порта.

      Это всегда числовое значение. Значения по умолчанию обычно составляют от 809 до 812, однако они могут быть разными на разных рудниках.

    Кнопка настройки (установки) выводит в просмотр буквенно-цифровую клавиатуру для тех, у кого нет доступа к клавиатуре.

  1. Нажмите OK, чтобы сохранить настройки и закрыть диалоговое окно Вы вернетесь в окно администрирования.

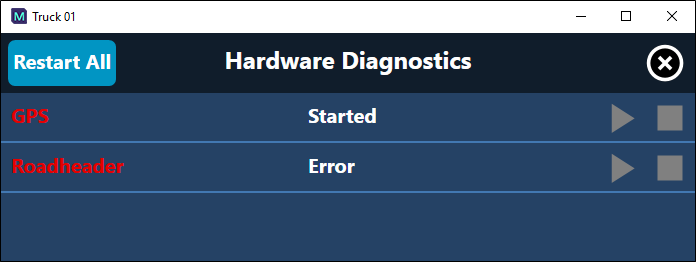

  2. Нажмите на опцию Аппаратная диагностика. Диалоговое окно диагностики применимо только к рудникам, на которых используются VIMS, PLM, TRIPS или GPS.

    Настройки GPS и PLM определены в GPS-профиль Mobile и Профиль PLM2разделе Справочные данные.

  1. Нажмите кнопку ОК, чтобы вернуться к экрану администрирования.

  2. Нажмите на «Имя оборудования», чтобы открыть диалоговое окно «Оборудование», и введите имя единицы оборудования (например, Truck1), для которой производится установка Mobile.

    При том, что вам нужно указать адреса серверов и имя оборудования, вероятно, другие параметры изменять будет не нужно, однако они могут быть использованы администратором для проверки параметров подключения и диагностики проблем.

  1. Нажмите кнопку ОК, чтобы сохранить настройки и вернуться на экран «Администрирование».

  2. Нажмите на опцию Обновить справочные данные. Это позволит получить самую последнюю версию справочных данных - например, самые последние названия оборудования.

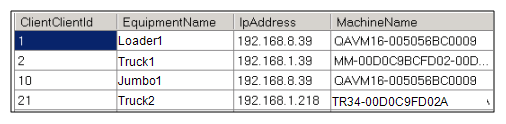

  3. Нажмите на опцию Регистрация клиента, чтобы отобразить оборудование, подключенное к серверу в данный момент, и параметры его подключения:

  1. Нажмите кнопку ОК, чтобы вернуться к экрану администрирования. Настройка Truck1 завершена.

  2. Нажмите на Завершить работу (Закрыть) (или нажмите F2) и дождитесь закрытия окна Mobile. Если вы попытаетесь запустить систему Mobile слишком рано после завершения работы, вы можете получить сообщение о том, что система Mobile уже запущена. Подождите минуту или две и попробуйте снова.

  3. Запустите Mobile еще раз. Теперь экран Mobile настроен для Truck1. Пункт назначения, рейс и материал самосвала, если они были определены в базе данных, отображаются на экране.
