GPS-события

Вы можете отслеживать перемещение единиц оборудования на руднике, если установленное приложение Mobile настроено на систему GPS. Отслеживание прогресса в работе оборудования может повысить эффективность на уровне оборудования и на уровне оператора, предотвратить несчастные случаи на месте (сброс породы в рудные отвалы), повысить безопасность и многое другое.

Для того чтобы события GPS передавались с единицы оборудования и записывались в базу данных, необходимо определить следующее:

  1. На оборудовании должны быть установлены системы Mobile и GPS.
  2. В модуле Редактор справочных данных необходимо задать опцию Элементы конфигурации | Настройки Mobile | токен GPSProfile, чтобы установленная система GPS распознавалась системой Mobile.
  3. В Редакторе справочных данных необходимо задать опцию Элемент конфигурации | Оборудование | токен PositionManagerProfile. Этот токен определяет, какая из передач GPS будет фактически сохраняться как событие в базе данных.

    Если токен PositionManagerProfile не определен, будут использоваться значения атрибута по умолчанию (см. Определение токена PositionManagerProfile) для этого токена.

    У вас имеется много определенных токенов PositionManagerProfile. Например, один для самосвалов и один для погрузчиков. Автоперевозчики, которые обычно движутся дальше и быстрее, чем погрузчики, могут иметь определение PositionManagerProfile, которое проверяет передачи каждые 15 секунд. Погрузчики, которые обычно перемещаются на более короткие расстояния и медленнее, чем самосвалы, могут иметь частоту выборки 60 секунд.

  4. Вам нужно определить атрибут PositionManagerProfile в функции Группы | Pitram | Оборудование | токены Оборудования для установления связи между фактической единицей оборудования и профилем, подходящим для этой единицы.

После выполнения этих действий диспетчер центрального диспетчерского пункта на руднике сможет просматривать сохраненные события GPS, отображаемые в панели События в разделе Сбор данных.

Развертывание токена и атрибута

PositionManagerProfile появляется в Редакторе справочных данных в двух форматах.

  1. Как токен. Токен находится в разделе Элементы конфигурации | Оборудование.
  2. Как атрибут. Этот атрибут находится здесь: Pitram | Оборудование.

Иерархия конфигурации PositionManagerProfile подразумевает, что токен определяется первым. Этот токен затем применяется как атрибут токена единицы оборудования.

Выполните следующие действия:

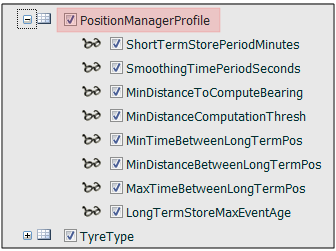

  1. Перейдите к разделу Развернуть справочные данные в навигационной панели.
  2. Выполните поиск PositionManager, чтобы найти токен PositionManagerProfile и атрибут.

  3. Убедитесь, что выбраны токен PositionManagerProfile (все атрибуты) и атрибут a.
  4. Нажмите на кнопку ОК, чтобы сохранить изменения.

Определите токен PostionManagerProfile.

Маркер PositionManagerProfile имеет следующие атрибуты:

Атрибут Описание
ShortTermStorePeriodMinutes

Определяется в минутах.

Определите время (минуты), в течение которого передачи GPS будут храниться в краткосрочном хранилище (памяти) Mobile до удаления.

По умолчанию = 5,0

SmoothingTimePeriodSeconds

Определяется в секундах.

Определите время сбора передачи (в секундах), в результате которого все передачи будут включены в вычисление выравнивания положения, скорости и направления.

По умолчанию = 10,0

MinDistanceToComputeBearing

Определяется в метрах.

Определите минимальное расстояние (в метрах), на которое должны быть разделены две выровненные (сглаженные) точки, чтобы их можно было включить в расчет азимута.

По умолчанию = 15,0

MinDistanceComputationThresh

Определяется в метрах.

Определите минимальное расстояние, на которое должны быть разнесены две точки, чтобы они были включены в расчет совокупного расстояния.

По умолчанию = 15,0

MinTimeBetweenLongTermPos

Определяется в секундах.

Если происходит последующая передача, и временной интервал меньше этого минимума, она не будет сохраняться в базе данных.

По умолчанию = 0

MinDistanceBetweenLongTermPos

Определяется в метрах.

Если происходит последующая передача и пройденное единицей расстояние меньше этого минимума, оно не будет сохраняться в базе данных.

По умолчанию = 0

MaxTimeBetweenLongTermPos

Определяется в минутах.

Если последующая передача происходит и эта передача:

  • Соответствует требованиям двух исходящих атрибутов.
  • Разрыв во времени превышает этот максимум.

Передача не будет сохраняться в базе данных.

По умолчанию = 3

LongTermStoreMaxEventAge

Определяется в минутах.

Определите максимальный интервал времени, в течение которого единица оборудования может оставаться неподвижной, после чего дальнейшие передачи будут игнорироваться.

Определите как 0 (ноль), если вы хотите сохранить все передачи, как задано предыдущими атрибутами.

По умолчанию = 150,0

При определении атрибута PositionManagerProfile для единицы оборудования, при определении токена PositionManagerProfile, для ввода будет доступен ввод Описание. Вам может потребоваться определить несколько токенов PositionManagerProfile, чтобы учесть различия в единицах оборудования и их потребностях в выборке GPS.

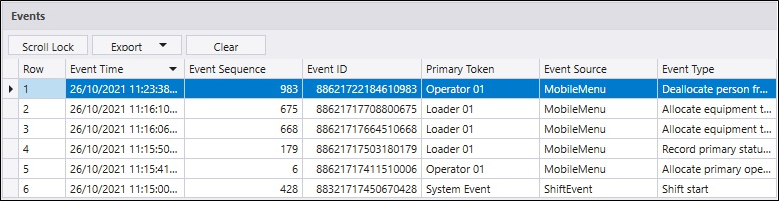

В модуле Сбор данных события GPS отображаются по мере их появления в панели События.
