Полигоны

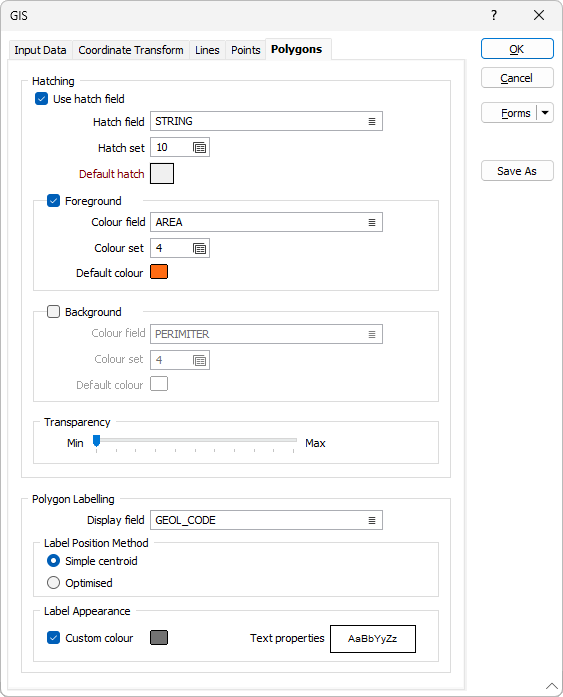

Если вы выбрали опцию загрузки полигонов, вам необходимо задать характеристики их вывода на экран во вкладке Полигоны формы ГИС.

Штриховка

Использовать поле штриховки

Выберите эту опцию, если вы хотите применить штриховку к просматриваемым полигонам.

Поле штриховки

Введите имя поля (в файле), содержащего данные, на основании которых вы хотите сделать штриховку. Набор штриховок, заданный для данного поля, привязывает узор штриховки к текстовым строкам или числовым диапазонам. Значение в этом поле определяет узор штриховки для каждой записи в файле.

Набор штриховок

Дважды щелкните мышью (или нажмите F3), чтобы выбрать набор, который будет контролировать выводимые на экран штриховки. Набор штриховок связывает узор штриховки с текстовыми стрингами или числовыми диапазонами. Данный параметр определяет штриховку для каждого значения в выбранном (отображаемом) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор штриховок.

Штриховка по умолчанию

Двойным щелчком мыши (F3) выберите штриховку, которая будет использоваться, если штриховка для этого значения не задана в наборе, или если поле штриховки не связано с набором штриховок.

Передний план и Фон

Установите соответствующие флажки для переднего плана и фона и используйте доступные поля, чтобы установить цвета переднего плана и фона штриховки:

Поле цвета

Укажите имя поля, содержащее значения, которые будут использоваться с Набором цветов для цветовой кодировки отображения.

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Цвет по умолчанию

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.

Прозрачность

Используйте бегунок прозрачности для регулировки интенсивности отображения полигонов. Видимость слоев под полигонами будет определяться степенью прозрачности, которую вы задаете.

Метки полигонов

Поле просмотра

Задайте название Поля просмотра, содержащее значения меток полигона. Если оставить это поле пустым, на экран будут выводиться только полигоны.

Метод размещения меток

Выберите способ расчета расположения меток. Оптимизированное расположение меток гарантирует, что метки всегда будут располагаться внутри полигона, но всегда в центре, как при выборе способа расположения меток В центре.

Цвет пользователя

Двойным нажатием по значку Цвет (или с помощью клавиши F3) выберите цвет, который будет использоваться для отображения меток.

Свойства текста

Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
