Круг по 3-м точкам

Во вкладе Стринги, в группе Создать, выберите Окружность/Эллипс | Окружность по 3 точкам, чтобы создать окружность, оцифровав три точки. Первые две точки определяют хорду окружности, а третья точка определяет размер и положение круга относительно хорды.

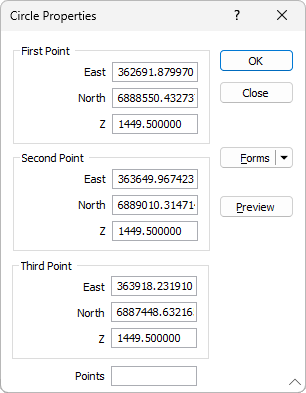

После оцифровки трех точек на экране появится диалоговое окно Свойства окружности, в котором вы можете произвести корректировку размера и положения круга:

Первая точка

Укажите значения для корректировки координат первой точки хорды окружности.

Вторая точка

Укажите значения для корректировки координат второй точки хорды окружности.

Третья точка

Укажите значения для корректировки координаты, которая определяет размер и положение круга относительно хорды.

Точки

Данный параметр определяет количество сегментов в полигоне, который представляет собой круг 360°. Например, если вы зададите 60 точек, точка арки будет создаваться через каждые 6°. Оставьте неопределенным параметр Точки, если хотите создать круг, а не полигон.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра круга. Если вас устраивает полученный результат, нажмите ОК. В ином случае, внесите необходимые изменения.

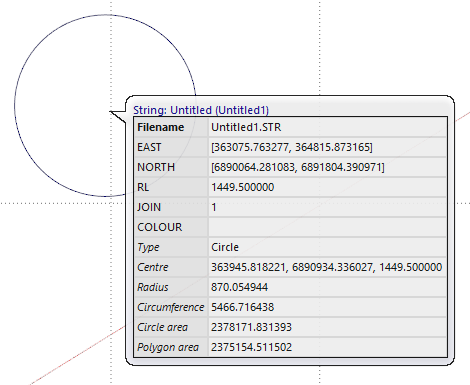

Когда круг будет создан, вы можете навести курсор на него, чтобы отобразить свойства новой фигуры:
