Курсор CAD

Во вкладе Стринги, в группе В выбранном, нажмите на Курсор CAD, чтобы включить/отключить отображение Курсора CAD. Обратите внимание на то, что Курсор CAD будет отображаться на экране, только если используется соответствующий режим работы мышки (Инструмент выбора, Инструмент измерения и т.д.).

Чтобы изменить настройки отображения курсора, откройте выпадающее меню:

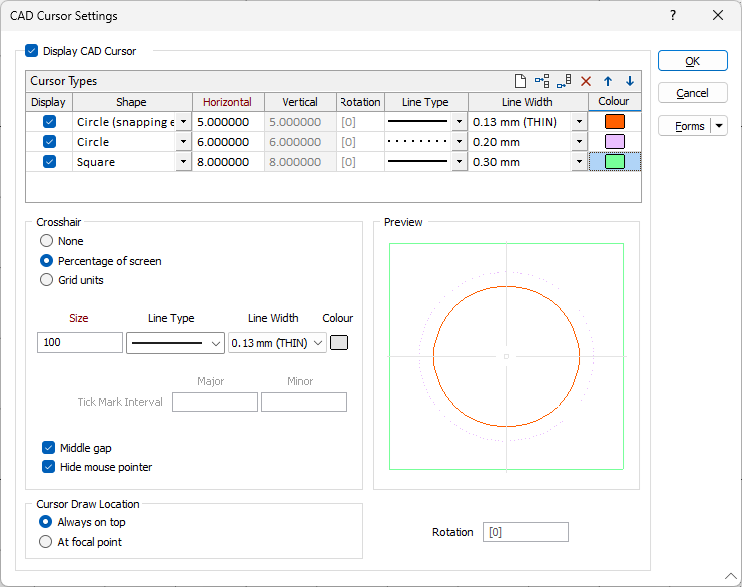

Настройки курсора CAD

Установите флажок, чтобы включить отображение курсора CAD:

Типы курсора

Чтобы настроить курсоры, вы можете добавить типы курсоров в сетку и выбрать комбинацию из кругов и квадратов.

Тип курсора Круг (привязка включена) привязывает линии к краю круга (расширенная привязка). Этот метод работает только когда вы создаете новые точки или линии в режиме Привязать к линии, либо перемещаете точки мышкой с активированным инструментом привязки в режиме Привязать к линии.

Выбрав Форму, установите Горизонтальный и Вертикальный размер радиуса курсора.

Значение Вращение в таблице Типы курсоров определяет вращение курсора. Это вращение применяется в дополнение к значению Вращения глобального курсора в правом нижнем углу формы.

Установите тип линии, толщину линии и цвет линии фигуры, выбранной в строке.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Перекрестие

Укажите, будете ли вы отображать перекрестие. Перекрестие может изменяться как процентное соотношение к экрану или как указанная длина, измеряемая в единицах сети (значение по умолчанию равно 10).

Если вы выбрали последнее, вы можете указать Интервал между делениями, чтобы отображать Второстепенные и Основные деления вдоль каждой оси. Незначительные деления немного меньше основных делений.

Укажите размер, тип, ширину и цвет линий перекрестия.

Используйте опцию Промежуточный интервал, чтобы показать/скрыть интервал в середине перекрестия.

Выберите опцию Скрыть курсор мыши, чтобы отключить курсор, когда вы используете инструмент выбора.

Местоположение курсора

Выберите, как будет располагаться курсор - всегда поверх остальных элементов или в точке фокусировки, проходя через объекты в зависимости от их относительной глубины.

Если вы работаете с вертикальным растягиванием или у вас активирован режим перспективы, форма курсора будет невидимой. Перекрестие будет видимо только если перекрестие установлено на Процентное соотношение к экрану.

Панель Предварительного просмотра справа отображает предварительный просмотр настроек курсора, которые вы настроили в сетке.

В поле Вращение можно дополнительно ввести угол поворота отображаемого курсора CAD и настроенных перекрестий.
