Вычислить коэффициент вскрыши

Во вкладке Стратиграфия, в группе Блочная модель пластов, нажмите на Вычислить коэффициент вскрыши, чтобы рассчитать соотношение между мощностью угля и мощностью покрывающей породы (вскрыши) для каждого столбца блоков в Файле блочной модели пластов.

Путем вычисления соотношения между пустой породой и углем вы можете, в первую очередь, определить, является ли добыча экономически выгодной, и, если да, то какой метод добычи является наиболее приемлемым. При вовлечении в вычисление более одного пласта используется термин Кумулятивный коэффициент вскрыши.

Существует два признанных способа вычисления коэффициента вскрыши:

Коэффициент объема: Объем пустой породы, расположенной как поверх, так и внутри угольных пластов (вскрыша + межпластовые прослои), выражаемый в кубических метрах, который должен быть удален для извлечения такого же объема угля.
Коэффициент тоннажа: Объем пустой породы, расположенной как поверх, так и внутри угольных пластов (вскрыша + межпластовые прослои), выражаемый в кубических метрах, который должен быть удален для извлечения одной метрической тонны угля.

Эта функция записывает Коэффициенты вскрыши обратно в Файл блочной модели пласта. Для каждого столбца блоков коэффициент вскрыши (Объем и/или Тоннаж) рассчитывается для каждого пласта и значение записывается в соответствующее поле (при отсутствии таких полей, они создаются в качестве Плавающих с 2 десятичными знаками).

Для любого пласта (объем) коэффициент вскрыши представляет собой общую мощность всей пустой породы (вскрыша плюс межпластовые пустые прослои), разделенную на общую мощность угля (рассматриваемого пласта плюс всех расположенных выше пластов). Коэффициент тоннажа работает также, за исключением того, что мощность угля умножается на плотность.

Прежде чем вы запустите функцию главного меню Стратиграфия | Блочная модель пласта | Вычислить коэффициент вскрыши, вам необходимо использовать регулярное выражение Определения пустой породы (см. ниже), чтобы распознать код материала, а также пустую породу или пласты. Эта функция записывает Коэффициенты вскрыши обратно в Файл блочной модели пласта. Предполагается, что Блочная модель пласта содержит вскрышу (если нет, то она может быть добавлена путем использования функции Создать блоки пустой породы).

В случае обнаружения ошибок, пустые значения записываются обратно в Файл блочной модели пласта.

Ввод

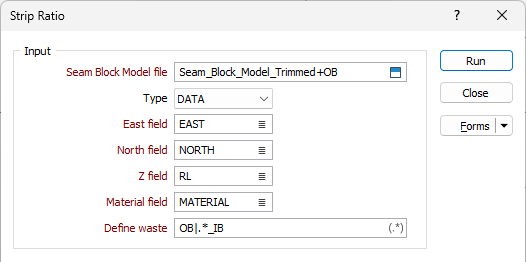

Задайте следующие вводные значения в диалоговом окне Вычислить коэффициент вскрыши:

Файл блочной модели пласта

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя вводного Файла блочной модели пластов. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.

Поля Восточных, Северных и Z координат

Дважды щелкните мышью (или нажмите F3), чтобы задать имена полей, содержащее значения Восточных, Северных и Z координат во вводном Файле блочной модели пласта.

Поле материала

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит кодовые значения, используемые для классификации блоков, как угольные пласты или пустую породу.

Определить породу

Определение пустой породы представляет собой совпадение регулярного выражения для поля Материал. Регулярное выражение представляет собой поисковую строку, в которой используются специальные знаки (символы) совпадений графических (текстовых) шаблонов. В данном контексте, оно используется для определения того, какие значения в поле Материал отображают пустую породу. Исходное предположение строится на том, что любое несовпадающее значение является пластом.

Несмотря на то, что регулярные выражения могут быть комплексными и мощными инструментами, существует несколько простых решений, которые могут предложить легкий способ определения кодов пустой породы. Первое, что вам необходимо понять, Регулярное выражение должно полностью совпадать с кодом, а не только с его частью. Существуют 3 символа и квантификатора (указателя множества), с помощью которых можно добиться совпадения большинства кодов пустой породы. Они включают в себя:

Символ	Описание	Шаблон	Вероятные совпадения
.	Совпадает только какой-то один из символов	.B	IB или OB
*	Совпадает с предыдущим элементом ноль или более раз	.*IB	AT01_IB или FC22_IB
\|	Совпадение с любым элементом, разделенным знаком (\|)	OB\|.*IB	OB или AT01_IB или FC22_IB

Несколько примеров:

Коды пустой породы	Совпадающие шаблоны
OB, AE_IB, FJ_IB, KL_IB	OB\|AE_IB\|FJ_IB\|KL_IB
	OB\|.*_IB
	.*B

OB, PT_AE, PT_FJ, PT_KL	OB\|PT.*

В Micromine Origin & Beyond практически везде используются Регулярные выражения.

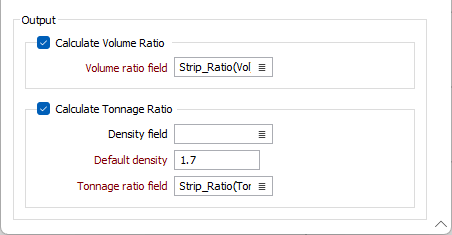

Вывод

Вычислить соотношение объемов

Объем пустой породы, расположенной как поверх, так и внутри угольных пластов (вскрыша + межпластовые прослои), выражаемый в кубических метрах, который должен быть удален для извлечения такого же объема угля. Введите или дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля Коэффициента объема, которое будет содержать вычисленные значения.

Вычислить соотношение по тоннажу

Объем пустой породы, расположенной как поверх, так и внутри угольных пластов (вскрыша + межпластовые прослои), выражаемый в кубических метрах, который должен быть удален для извлечения одной метрической тонны угля. Если вы вычисляете Соотношение по тоннажу, задайте значение Плотность по умолчанию. По усмотрению, дважды щелкните (или нажмите F3), чтобы выбрать Поле плотности в Файле блочной модели пласта.

Введите или дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля Коэффициента тоннажа, которое будет содержать вычисленные значения.

Функция Коэффициент вскрыши заносит значения только в те записи, где пласт НЕ является пустой породой. В связи с этим, после запуска функции просмотрите файл на предмет подтверждения наличия Регулярных выражений.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Наконец, щелкните по кнопке Запустить для запуска функции. Проверьте результаты, записанные в Файл блочной модели пласта.
