Wireframes

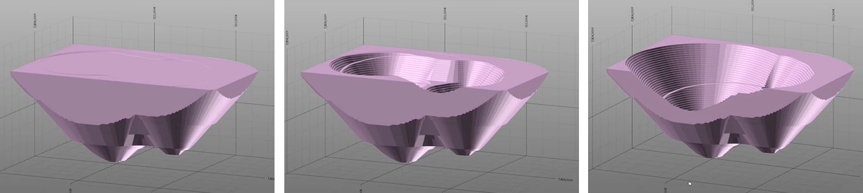

Incremental Solids

On вкладке Каркас, в группе Операции, you can now select an option to create Incremental, cumulative and/or remainder solids from a list of surfaces clipped to specified bounds and (optionally) topography.

The outputs of this process can be used as inputs to a new Bench Solids tool.

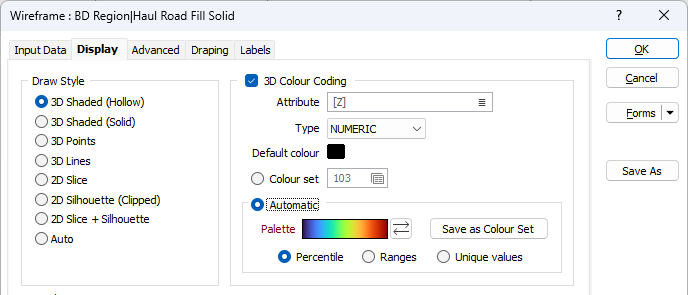

Automatic Colour Set

Wherever colour coding is applied as part of your wireframe display options, you can now select a palette and automatically apply colour ranges to the default [Z] attribute or a chosen attribute.

A mode of calculation can be selected and the option to Save the result as a Colour Set is provided.

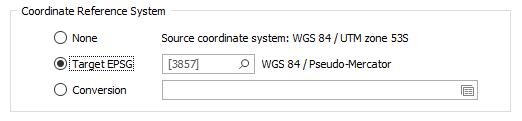

Drape Image

On the Draping tab of the Display Wireframe form, a Target EPSG conversion option can now be selected.

Эта опция доступна только в том случае, если Файл ввода содержит распознаваемую информацию о системе координат, в которой он был зарегистрирован. Номер EPSG и имя исходной системы координат будут предоставляться, если они распознаны.

Если вы выбрали опцию Целевая EPSG, то изображение преобразуется из исходной системы координат в систему координат, заданную кодом Целевой EPSG. У вас имеется возможность найти корректную систему координат, для этого нажмите на значок (лупа).

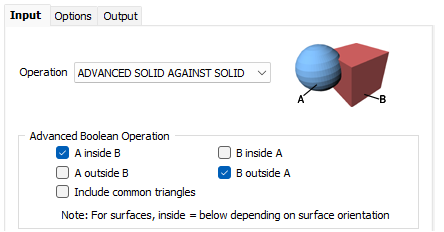

Boolean Operations

Options and Output parameters are now available for selection on their own tabs of the Wireframe Boolean form.
