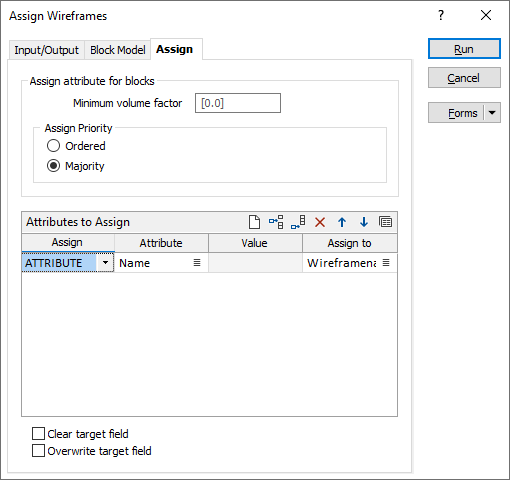

Присвоить атрибуты

Нажмите на кнопку Присвоить атрибуты, чтобы присвоить до десяти атрибутов из каркасов полям в связанном файле данных. Для этого вам необходимо привязать атрибуты каркаса к именам полей в файле. В каждой строке таблицы введите или выберите имя атрибута (F3) и поле, которому он будет присвоен.

Новые поля, в которые записываются присвоенные атрибуты, будут создаваться в соответствии с присвоенными значениями. Если все значения числовые, поле в файле блочной модели будет иметь Числовой тип. В противном случае, тип поля будет Символьным. Поля имеют ширину достаточную для того, чтобы вместить самое длинное значение.

Присвоить атрибуты блокам

Эти вводные данные активируются, когда в качестве метода присвоения во вкладке Каркасы выбран фактор объёма.

Минимальный фактор объёма

Optionally enter a Minimum volume factor value. For example, you may only want to assign values when at least 20% of the block is within the wireframe.

If no Minimum volume factor value is specified, attributes are assigned for all blocks touching the wireframe. В противном случае, атрибуты присваиваются, если значение фактора больше указанного минимального значения или равно ему.

Назначить приоритет

Assign Priority is available when using the Volume Factor method and is important when more than one wireframe intersects a block. Опцию Назначить приоритет можно использовать для управления каркасом, из которого блоку назначаются атрибуты.

Опция	Описание
По порядку	В зависимости от порядка в наборе каркасов: если активирована перезапись, используется последний каркас, в противном случае используется первый каркас.
По большинству	Будет использоваться каркас с наибольшим коэффициентом объема.

Заменить целевые поля

Используйте эту опцию для того, чтобы перезаписать значения в целевом поле.
