Силуэт (форма)

Во вкладке Каркас, в группе Создать стринги, выберите Силуэт (форма), чтобы создать силуэт (контур) каркаса и развернуть этото стринг на ортогональной или неортогональной плоскости проекции.

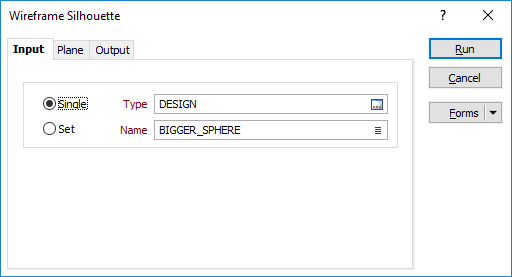

Ввод

Чтобы обработать несколько каркасов в наборе каркасов, выберите параметр Набор. Если вы создаете или редактируете набор каркасов, вы можете указать каркасы нескольких типов. Для выбора нескольких каркасов для каждого типа можно использовать знаки подстановки и часть имени.

Для обработки одного каркаса выберите опцию Один, укажите тип каркаса и затем имя каркаса данного типа. Для выбора нескольких каркасов можно использовать знаки подстановки и часть имени в поле ввода Имя. Этим действием вы загрузите каждый каркас так, как если бы это был набор каркасов.

Обратите внимание, что если имя еще не существует, знаки подстановки в поле ввода Имя будут рассматриваться как допустимое определение набора. Другими словами, имя каркаса может содержать знак подстановки, например "+".

Смотрите: Знаки подстановки

Плоскость

Вывод

Запустить

Нажмите на кнопку ОК и создайте силуэт, используя указанные вами параметры.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). В Визексе кнопка Формы доступна только для новых форм, открываемых через вкладку Главная или во вкладке Визекс, в группе Слои (либо двойным щелчком мыши по элементу типа формы в корневом каталоге панели Типы слоев Визекса).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите на кнопку Сброс, чтобы очистить все значения и сбросить все настройки до состояния "по умолчанию". В случае работы со вкладками, установите первую вкладку в качестве активной.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.
