Режим просмотра

Если вы загружаете слой каркасов в Визексе, вы можете задать режим просмотра каркаса из выпадающего меню в окне Свойства. Таким образом вы, например, можете быстрее переходить от режима 3D Заполненный к режиму 2D Cрез в момент просмотра данных.

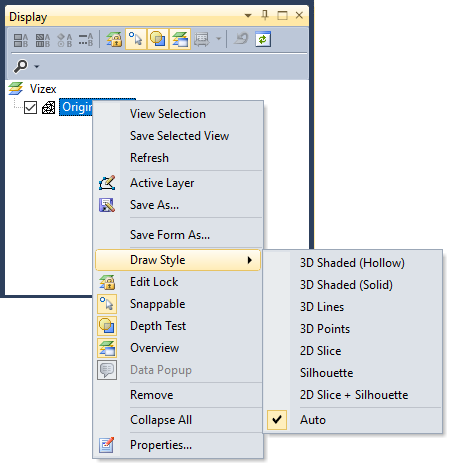

Вы можете настроить режим просмотра в меню по правой кнопке мыши в панели Просмотр слоев Визекса, либо во вкладке Просмотр, в диалоговом окне Просмотр каркасов.

3D Заполненный (Полость)	Это режим просмотра, использующийся по умолчанию для каркасов, которые автоматически загружаются в Визекс (например, после применения операции Пересечение каркасов).
3D Заполненный (Солид)	При использовании секущей плоскости, если срез по каркасу является замкнутым солидом, к срезанному участку автоматически применяется заполнение.
	Если вы работаете в режимах просмотра 3D Заполненный (Солид или Полость) и выбрали опцию Штриховка 2D Среза, тогда этот стиль линии границы и узор (для опции Полость заливки нет) будут использоваться для отображения краев в режиме Плоскость среза и для ближайшего края в просмотре Обрезанный.
	Обратите внимание на то, что объекты, отображенные в режиме 3D Заполненный, невозможно вывести на чертеж. При создании чертежа объекты должны отображаться в режиме 3D Контуры.
3D Контуры	Выберите эту опцию, чтобы отобразить каркас в виде 3D Контуров.
3D Точки	Выберите данную опцию, чтобы отобразить каркас в виде 3D точек.
2D Срез	Для работы в этом режиме просмотра обычно используется небольшой объем памяти, поэтому отображение данных происходит достаточно быстро.
	При выборе режима 2D Срез поперечные разрезы каркаса в текущем слое выводятся в просмотр в плоскости текущего вида или в ортогональной плоскости, которая является самой близкой к плоскости текущего вида. Однако, если текущий вид представляет собой неортогональный разрез, на экран будет выведена фактическая плоскость вида.
	В режиме 2D Срез вы можете использовать штриховку для работы с разрезом.
2D Силуэт (обрезанный)	Выберите эту опцию, чтобы отобразить каркас в виде силуэта. Силуэты создаются для текущего направления вида и пересчитываются как только камера завершает свое движение.
	Обрезанный подразумевает, что если просмотр обрезан, силуэт - это каркас в пределах площади ограничения (а не целый каркас).
2D Срез + Силуэт	Смотрите '2D Срез' и '2D Силуэт' выше.
Автоматический	Если выбрана опция Автоматический, при обрезке текущего вида применяется режим просмотра 2D Срез. В остальных случаях используется режим просмотра 3D Заполненный (Полость).

Если вы выбираете стринг для каркаса, отображенного в режиме 2D Срез, и применяете опцию Вид | Выбрать | Копировать выбранные стринги в активный слой, атрибуты каркаса копируются в файл, при условии, что эти атрибуты существуют в виде полей в файле.
