Ориентация треугольника

Во вкладке Каркас, в группе Вычисления, нажмите на опцию Направление треугольника, чтобы извлечь информацию об ориентации из треугольников каркаса или набора каркасов. Для каждого треугольника запись фиксируется в Файле вывода. Сюда входят центроид треугольника, площадь треугольника, падение и направление падения грани треугольника на данной точке.

Исходный каркас

В диалоговом окне "Данные направления из треугольников каркаса" укажите тип и имя Исходного каркаса.

Чтобы обработать несколько каркасов в наборе каркасов, выберите параметр Набор. Если вы создаете или редактируете набор каркасов, вы можете указать каркасы нескольких типов. Для выбора нескольких каркасов для каждого типа можно использовать знаки подстановки и часть имени.

Для обработки одного каркаса выберите опцию Один, укажите тип каркаса и затем имя каркаса данного типа. Для выбора нескольких каркасов можно использовать знаки подстановки и часть имени в поле ввода Имя. Этим действием вы загрузите каждый каркас так, как если бы это был набор каркасов.

Обратите внимание, что если имя еще не существует, знаки подстановки в поле ввода Имя будут рассматриваться как допустимое определение набора. Другими словами, имя каркаса может содержать знак подстановки, например "+".

Смотрите: Знаки подстановки

Вывод

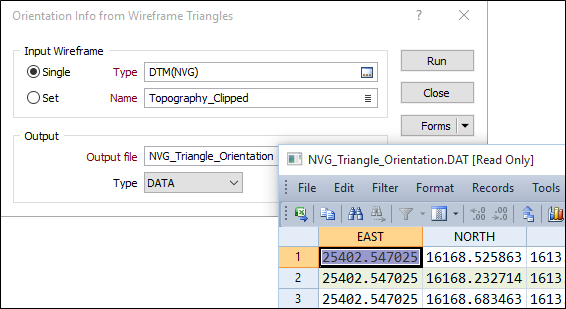

Выберите тип Файла вывода. Укажите или выберите (двойным щелчком мыши или с помощью кнопки поиска) Файл вывода. Для каждого треугольника запись фиксируется в Файле вывода. Сюда входят центроид треугольника, площадь треугольника, падение и направление падения грани треугольника на данной точке.

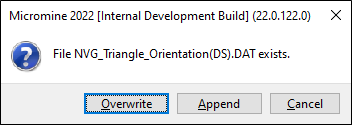

Если Файл вывода уже имеется, программа предложит вам Перезаписать или Подключить данные к файлу.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

После того как вы укажете данные ввода и вывода, а также определите срез плоскостей, нажмите на кнопку Запустить, чтобы извлечь данные по указанному каркасу или набору каркасов.
