Штриховка 2D Среза

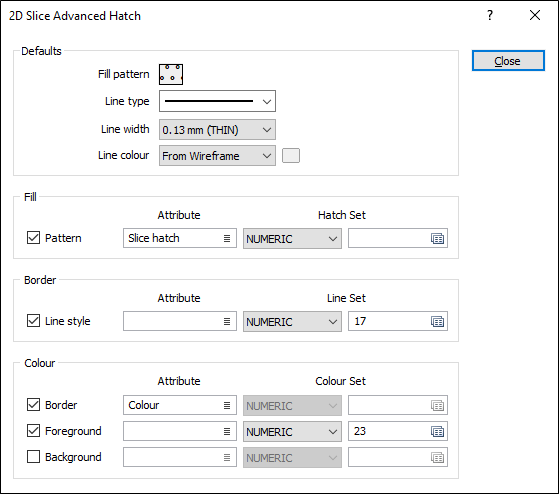

Расширенные опции 2D Среза позволяют сделать компонент штриховки зависимым от атрибута каркаса.

Значения по умолчанию

Определите значения по умолчанию для каждого атрибута штриховки. Эти параметры будут использоваться в случае, если атрибуты каркаса, а также наборы линий, цветов и штриховок не заданы.

Узор заливки

Дважды щелкните по значку штриховки, чтобы выбрать Выбрать штриховку .

Тип линии

Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Толщина линии

Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).

Цвет линии

Выберите, как будут окрашены линии:

Из каркаса	Использовать цвет каркаса
Из узора	Использовать цвет переднего плана
Пользовательский	Активируйте опцию выбора цвета справа от раскрывающегося списка.

Заливка

Используйте опцию Узор, чтобы выбрать ЧИСЛОВЫЕ или ТЕКСТОВЫЕ атрибуты со значениями, которые можно привязать к значениям выбранного Набора штриховок.

Если в качестве атрибута вы выберете Штриховку среза, параметры Набора штриховок будут отключены (просто используйте этот атрибут каркаса).

Граница

Используйте опцию Стиль линий, чтобы выбрать ЧИСЛОВЫЕ или ТЕКСТОВЫЕ атрибуты со значениями, которые можно привязать к значениям выбранного Набора линий.

Цвет

Используйте опции Граница, Передний план и Фон, чтобы выбрать ЧИСЛОВЫЕ или ТЕКСТОВЫЕ атрибуты со значениями, которые можно привязать к значениям выбранного Набора цветов.

Если вы выберете Цвет в качестве атрибута, параметры Набора цветов будут отключены (просто используйте этот атрибут каркаса).
