Инструмент измерения

Во вкладке Главная или вкладке Визекс, в группе Режим курсора, нажмите на Измерение, чтобы активировать или отключить режим Измерение. Если режим Измерение активирован, вы можете использовать курсор мыши, чтобы измерить расстояние между двумя или несколькими точками, оцифрованными на экране.

На экране будет отображаться наложение аннотации, которое включает измеренные углы и расстояние. Вы можете ввести абсолютные координаты (по умолчанию) или выбрать опцию для ввода координат относительно предыдущей точки.

Чтобы измерить расстояние между точками:

1. Нажмите на Инструмент измерения в группе Режим курсора:



   Длина, азимут, наклон и % градиента линии измерения отображаются в строке состояния.

   Во время измерения длина и азимут линии отображаются в виде аннотации вдоль линии.

2. Горячие клавиши	Режим ввода
   , (запятая)	Ортогональные координаты
   <	Полярные координаты
   @	Переключение в Относительный режим для ввода координат относительно предыдущей точки.
   #	Переключение в Абсолютный режим для ввода абсолютных координат.

   Вдоль линии в качестве аннотации отображаются ее длина и угол.

3. Щелкните по точке, от которой вы хотите начать измерение, и по другим дополнительным точкам, включаемым в измерение.

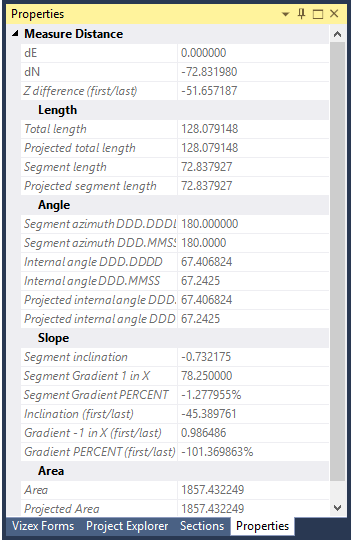

   Рассчитанное расстояние обновляется в информационном окне. Выводимые на экран сведения включают в себя общую длину, спроецированную длину (в плоскости на экране), азимут сегмента, наклон сегмента (первого/последнего), уклон (1 в x), длину сегмента, уклон сегмента и длину проецируемого сегмента.

   Вы также можете ознакомиться с информацией о Дельте X, Дельте Y и, если необходимо, внутреннем угле, проецируемом внутреннем угле и превышении Z.

4. Щелкните два раза по точке, в которой вы хотите завершить измерение.

   Между текущим сегментом и текущим положением курсора мыши устанавливается "связь". Эта "связь" обеспечивает постоянное обновление значений. Каждый щелчок мыши добавляет длину нового сегмента к общей длине и замещает значение наклона, азимута, длины и градиента предыдущего сегмента значениями нового сегмента.



   Если измеряется полигон, предоставляются также данные о площади. В случае если вы работаете с незамкнутыми полигонами, предполагается, что первая и последняя точка соединены.

   Для измерения и ограничения новой точки в направлении последнего сегмента при оцифровке точек удерживайте клавишу CTRL.

   Для измерения и ограничения точки в перпендикулярной плоскости относительно предыдущего сегмента при оцифровке новой точки удерживайте клавишу SHIFT.

   Для измерения и ограничения точки в направлении оси просмотра при оцифровке точек удерживайте x, y, z, u или v.

5. Нажмите на Инструмент измерения еще раз, чтобы скрыть окно со свойствами.

Режим привязки

На свое усмотрение выберите опцию из выпадающего меню режима Привязки во вкладке Главная, или вкладке Визекс, в группе Привязка, чтобы активировать Привязка в процессе измерения.

Вы также можете прослеживать стринг, используя режимы "привязать к точке" или "привязать к линии", после чего необходимо щелкнуть левой кнопкой мыши и протянуть курсор вдоль прослеживаемой линии.
