Типы слоев Визекса

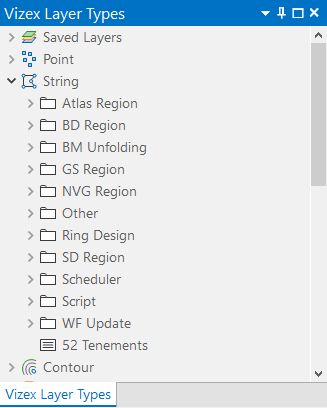

Панель Типы слоев Визекса закрепляется (по умолчанию) в левой части окна приложения. Вы можете Конфигурация окна слева, справа, сверху, внизу рабочего стола или оставить панель незакрепленной.
Сортировать по

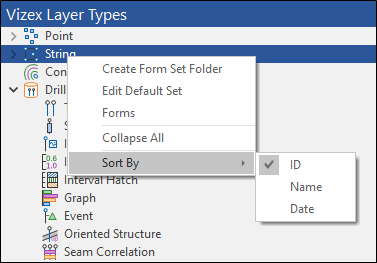

Выберите опцию из контекстного меню, чтобы отсортировать наборы форм на панели Типы слоев Визекса по идентификатору (ID), отсортировать их в алфавитном порядке или по дате изменения. Если вы используете эту опцию, она применяется ко всему древу.
Как вариант, вы можете выбрать опцию Сортировать по, которая является опцией по умолчанию, во вкладке Общие форме Опции | Набор форм. Обратите внимание на то, что это не повлияет на порядок сортировки (который вы можете изменить, нажав на заголовок колонки) наборов форм, перечисленных в окне Менеджер наборов форм, или если наборы форм выбраны в диалоговом окне (форме) Визекса.
Загрузка и отображение наборов форм
Типы наборов форм отображаются в виде родительских элементов (папки-узлы) в панели Типы слоев Визекса. Они представляют собой объекты, которые вы желаете вывести на экран (точки, стринги, контуры, каркасы и т.д.) в Визексе. Если вы используете большой объем наборов форм, их можно объединить в папки наборов форм (Папки наборов форм).
Чтобы создать новый набор форм
В панели Типы слоев Визекса дважды щелкните по типу наборов, чтобы создать новый набор форм. Введите новые атрибуты в диалоговом окне.
Чтобы загрузить набор форм
Щелкните левой кнопкой мыши по знаку (+) слева от Типа набора форм (или выберите имя набора форм и нажмите ENTER) для того, чтобы развернуть полный список сохраненных наборов форм. После этого вы можете дважды щелкнуть левой кнопкой мыши по Набору форм и загрузить его. Если вы загружаете набор форм, он добавляется в просмотр и выводится в виде слоя в панели Просмотр слоев Визекса.
Если вы открываете форму, атрибуты, выбранные во время предыдущей операции Загрузить, отображаются по умолчанию.
Если набор форм выбран в списке (каталоге), вы можете использовать следующие опции меню по правой кнопке мыши:
- Просмотр: Загрузить набор форм в просмотр текущего окна Визекс.
- Открыть: Открыть форму для предварительного просмотра или изменения параметров перед открытием формы на графическом дисплее.
- Сохранить форму как: Сохранить копию набора форм под новым именем.
- Удалить: Удалить форму из проекта.
- Переименовать: Переименовать набор форм.
- Экспорт: Экспортировать форму в файл .SET.
- Заблокировать (и Разблокировать) набор форм.
- Свойства: Отобразить свойства набора форм.
Для блокировки набора форм
Выберите опцию Заблокировать набор форм в меню по правой кнопке, чтобы открыть диалоговое окно Блокировка набора форм. Возможно вы захотите заблокировать набор форм для того, чтобы предотвратить его редактирование другим пользователем. При блокировке набора форм возле его имени появляется значок в виде замка.
Для того чтобы сделать набор форм редактируемым, выберите опцию Разблокировать набор форм.
Чтобы переименовать набор форм или папку наборов форм
Выберите щелчком правой кнопки мыши опцию Переименовать или щелкните левой кнопкой мыши, чтобы выбрать набор форм или папку, после чего нажмите на клавишу F2. Кроме этого, вы можете дважды щелкнуть левой кнопкой мыши по названию набора форм или папки, и сделать их редактируемыми.
Слои Контур и Профиль больше не отображаются в списке панели Наборы форм Визекса. Тем не менее, вы можете использовать меню Просмотр и загрузить эти типы слоев.
Создать папку наборов форм
Чтобы создать папку набора форм, щелкните правой кнопкой мыши по типу набора форм, либо по имеющейся папке набора форм, и выберите из контекстного меню опцию Создать папку набора форм.
Удалить или переименовать папку наборов форм
Чтобы удалить или переименовать папку наборов форм Как вариант, выберите папку наборов форм, которую вы хотите удалить, и нажмите на клавишу Delete.

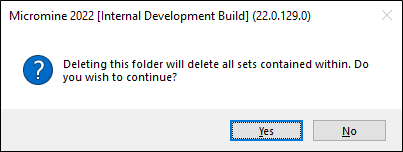

При попытке удалить папку наборов форм на экран будет выведено окно с подтверждением.
Свернуть все

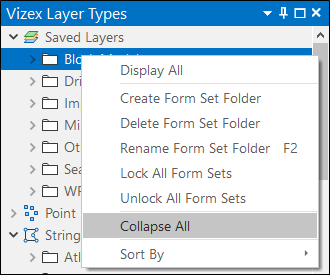

Чтобы быстро свернуть все папки, щелкните правой кнопкой мыши по любой папке и выберите в контекстном меню опцию Свернуть все .
Избранное
Чтобы узнать, как отредактировать наборы форм для избранных команд, перейдите в тему Панель Избранное.
