Неортогональные

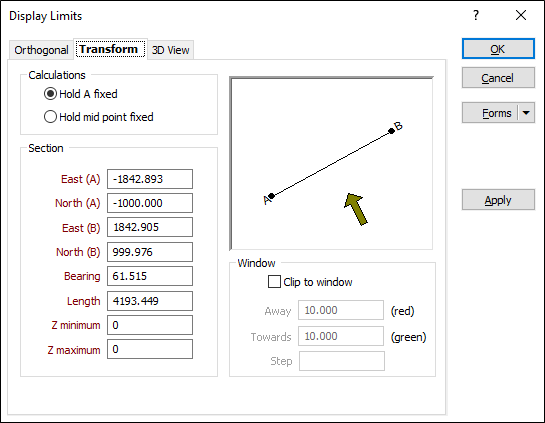

Используйте вкладку Неортогональные в диалоговом окне "Границы просмотра" для того, чтобы установить границы просмотра Неортогонального разреза. К примеру, вы можете задать неортогональный разрез для отображения данных в виде вертикальных разрезов с наклоном к ортогональной сетке.

Вычисления

Выберите опцию А - фиксированная для расчета конечной точки В, используя значения для конечной точки А, азимут и длину.

Выберите опцию Промежуточная точка фиксированная для вычисления конечных точек А и В, используя заданные вами значения для промежуточной точки, азимута и длины.

Раздел

Введите координаты, азимут и длину, определяющие линию разреза.

При изменении Коорд X (A), Коорд Y (A), Коорд Z (B) или Коорд Y (B)

Азимут будет рассчитан как азимут от А к В.

Длина будет рассчитана как дистанция между А и В.

При изменении Азимута или Длины

  • Если выбрана опция А - фиксированная:

    • В будет рассчитана как азимут и длина от А

    [ B = A + азимут * длина ]

  • Если выбрана опция Промежуточная точка фиксированная:

    • А и В пересчитываются таким образом, что промежуточная точка между А и Б остается неизменной.

    [ Промежуточная точка = (A + В)/2

    A = промежуточная точка - азимут * длина/2

    В = промежуточная точка + азимут * длина/2 ]

Ограничить окном

Выберите опцию "Ограничить окном", чтобы ограничить отображение данных окном, которое определяется измерениями на себя и от себя от текущего значения Z.

От себя и На себя

Введенные вами значения окон От себя и На себя определяют толщину коридора данных ("мощность" разреза).

  • В виде ПЛАН, окно На себя - это расстояние от номинированного уровня в сторону к Вам. Окно От себя - это расстояние от номинированного уровня в сторону от Вас.
  • При просмотре разреза окно На Себя - это расстояние от линии разреза по направлению к наблюдателю. Окно От себя - это расстояние от линии разреза в сторону от Вас. Смотрите: Окно на себя/Окно от себя

Если вы не устанавливали данные значения ранее, будут использоваться значения по умолчанию, заданные на вкладке Ограничение в меню Сервис | Опции | Визекс.

В окне предварительного просмотра будет отображаться линия разреза, заданная на основе введенных Вами данных.

Чтобы задать неортогональный разрез, вам необходимо указать линию разреза и определить Окно на себя/Окно от себя с любой стороны этой линии. Данные, попадающие в этот коридор, будут отображены.

Шаг

В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.

Если Шаг = От себя + На себя

Это значение шага по умолчанию, которое отображается на вкладке Главная или.во вкладке Визекс, в группе Разрезы. Каждый раз, когда вы меняете значения На себя или От себя, значение Шаг обновляется автоматически.

До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений, Закрытонапример, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?

Если Шаг <> От себя + На себя

Это не является значением шага по умолчанию, которое отображается во вкладке Главная или во вкладке Визекс, в группе Разрезы без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.

Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.
