Ортогональные

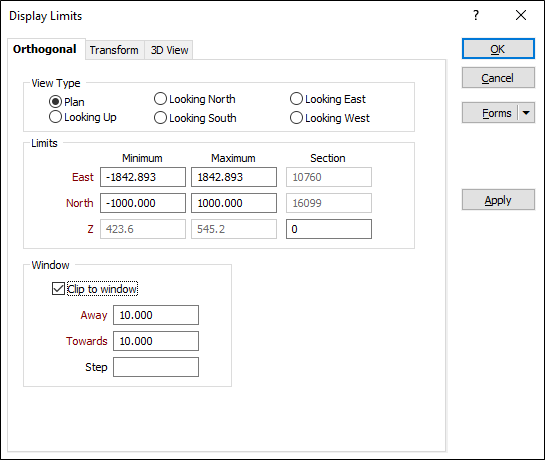

Используйте вкладку Ортогональные в диалоговом окне Границы просмотра для того, чтобы определить ортогональный вид ваших данных.

Обычно, термин ортогональный означает "содержащий прямые углы" или "состоящий из прямых углов" и используется для описания ориентации вида (В плане, Вид сверху, Вид на Север, Вид на Восток, Вид на Юг и Вид на Запад).

Тип просмотра

Вы можете просматривать ваши данные в плане или в разрезе, используя одно или несколько окон. Например, выберите опцию На север или На восток, чтобы определить линию разреза. Тип просмотра, который вы выбираете, будет применяться к текущему (активному) окну.

Основная часть разрезов скважин просматривается с Юга (Северный разрез, т.е. На север) или с Востока (Западный разрез, т.е. На запад). Оба вида будут иметь координаты просмотра оси Х по нарастающей слева направо по пересечению экрана, что будет отражаться в выводимых на экран (масштабируемых) данных.

В некоторых случаях разрезы выполнены на Север или на Запад. Тогда максимальная координата X будет находиться в левой части экрана или отображаемых данных. При создании разрезов в виде На Юг или На Восток, чертеж будет иметь отрицательную шкалу X. В связи с чем данные, наносимые на чертеж, будут иметь максимальные координаты Х в левой части чертежа. Не удаляйте знак отрицательного значения. В случае, если вы удалите данный знак, чертеж будет отображен зеркально.

Вы можете переключать Тип просмотра с помощью кнопок ориентации вида в панели инструментов Просмотр.

Границы

Вы можете просматривать ваши данные, используя различные границы просмотра. Границы, которые вы определяете, будут применяться к текущему (активному) окну.

  • Если вы выбираете опцию НА ВОСТОК или НА ЗАПАД, становятся активными поля минимум/максимум Северных координат и Восточный разрез. Если вы выбираете опцию НА СЕВЕР или НА ЮГ, становятся активными поля минимум/максимум Восточных координат и Северный разрез. Опция min/max Высота является активной в обоих случаях.
  • Если вы выбираете опцию В ПЛАНЕ или СНИЗУ ВВЕРХ, становятся активными поля минимум/максимум Северных координат, минимум/максимум Восточных координат и Начальная Высота.

Ограничить окном

Выберите опцию "Ограничить окном", чтобы ограничить отображение данных до окна, которое определяется измерениями от себя и на себя от текущего значения высоты.

От себя и На себя

Введенные вами значения окон От себя и На себя определяют толщину коридора данных ("мощность" разреза).

  • В виде ПЛАН, окно На себя - это расстояние от номинированного уровня в сторону к Вам. Окно От себя - это расстояние от номинированного уровня в сторону от Вас.
  • При просмотре разреза окно На Себя - это расстояние от линии разреза по направлению к наблюдателю. Окно От себя - это расстояние от линии разреза в сторону от Вас. Смотрите: Окно на себя/Окно от себя

Если вы не устанавливали данные значения ранее, будут использоваться значения по умолчанию, заданные на вкладке Ограничение в меню Сервис | Опции | Визекс.

В окне предварительного просмотра будет отображаться линия разреза, заданная на основе введенных Вами данных.

Шаг

В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.

Если Шаг = От себя + На себя

Это значение шага по умолчанию, которое отображается на вкладке Главная или.во вкладке Визекс, в группе Разрезы. Каждый раз, когда вы меняете значения На себя или От себя, значение Шаг обновляется автоматически.

До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений, Закрытонапример, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?

Если Шаг <> От себя + На себя

Это не является значением шага по умолчанию, которое отображается во вкладке Главная или во вкладке Визекс, в группе Разрезы без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.

Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.
