3D Вид

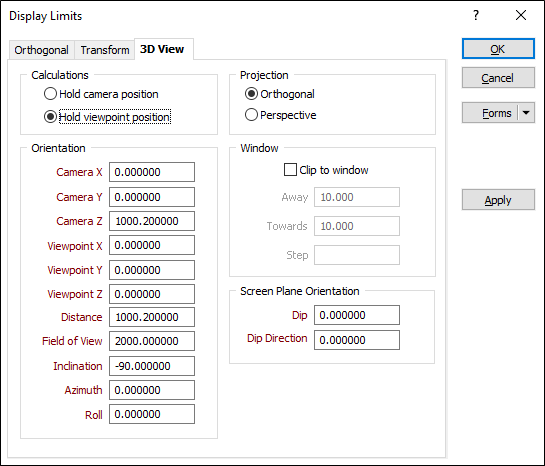

Используйте вкладку 3D Вид в диалоговом окне Границы просмотра, чтобы отобразить границы в режиме 3D.

Вычисления

3D объекты можно просматривать с разных позиций и углов, вращая и передвигая при этом камеру, а не сами объекты, хотя при вращении возникает ощущение, что передвигаются именно объекты.

Выбрав объект и начав его вращать, вы, в действительности, передвигаете камеру.

Настраивая 3D просмотр, выберите опцию Зафиксировать положение камеры (откуда вы смотрите) и отрегулируйте точку просмотра (фокус камеры, определенный ее ориентацией), либо выберите опцию Зафиксировать положение точки обзора и настройте положение камеры.

Ориентация

Воспользуйтесь настройками, расположенными в группе Ориентация, чтобы установить положение камеры и её ориентацию.

• Параметры камеры X, Y, Z можно настроить так, чтобы менять положение камеры, если вы хотите просматривать объект с другого угла обзора.
• Параметры точки обзора X, Y, Z используются для того, чтобы просматривать объекты в направлениях по сторонам света. Данные настройки определяют ориентацию камеры.
• Дистанция и Поле обзора используются при работе с камерой перспективы. Установка дистанции приравнивается к перемещению камеры вперед-назад. Значение в Поле обзора указывается в градусах от 1,0 до 140,0 (по умолчанию 45,0). Положение камеры не меняется, при этом угол или расширяется или сужается.
• Наклон, Азимут и Поворот определяют ориентацию камеры. Изменения этих параметров повлияют на точку обзора X, Y и Z и наоборот.

Вертикальный угол просмотра (для просмотра по горизонтали = 0. Наклон измеряется в градусах от горизонта. Положительные значения обращены наверх, а отрицательные значения обращены вниз).

(Горизонтальное) направление просмотра (при параметрах На север = 0. Азимут измеряется в градусах по часовой стрелке от севера).

В реальной жизни - измерение того, насколько наклонена ваша голова. По аналогии с авиацией Азимут является заголовком плоскости (относительно севера), Наклон представляет собой угол восхождения или угол снижения, Вращение представляет собой положение крыльев относительно горизонта.

Проекция

Для работы в 3D-просмотре доступны две камеры:

Во вкладке Визекс, в группе Точка обзора: нажмите на Режим перспективы для переключения между режимом Перспектива и режимом Ортогональная камера (это изменит настройку Проекция на вкладке 3D в форме Границы просмотра).

Камера Перспектива имитирует взгляд человека, т.е. объекты, расположенные на далеком расстоянии, выглядят меньше. Как правило, при работе используется именно эта опция.

Ортогональная камера производит параллельные проекции и, таким образом, избегает искажения расстояния. Используйте данную опцию, если вам необходимо разобраться с измерениями, которые могут искажаться при использовании камеры Перспектива.

Окно

Ограничить окном

Выберите опцию "Ограничить окном", чтобы ограничить отображение данных до окна, которое определяется измерениями от себя и на себя от текущего значения Z.

От себя и На себя

Введенные вами значения окон От себя и На себя определяют толщину коридора данных ("мощность" разреза).

• В виде ПЛАН, окно На себя - это расстояние от номинированного уровня в сторону к Вам. Окно От себя - это расстояние от номинированного уровня в сторону от Вас.
• При просмотре разреза окно На Себя - это расстояние от линии разреза по направлению к наблюдателю. Окно От себя - это расстояние от линии разреза в сторону от Вас. Смотрите: Окно на себя/Окно от себя

Если вы не устанавливали данные значения ранее, будут использоваться значения по умолчанию, заданные на вкладке Ограничение в меню Сервис | Опции | Визекс.

В окне предварительного просмотра будет отображаться линия разреза, заданная на основе введенных Вами данных.

Шаг

В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.

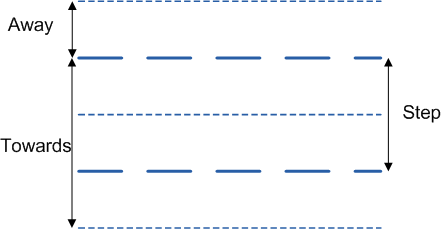

Если Шаг = От себя + На себя

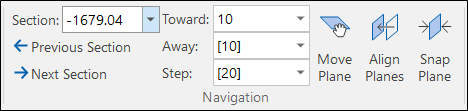

Это значение шага по умолчанию, которое отображается на вкладке Главная или.во вкладке Визекс, в группе Разрезы. Каждый раз, когда вы меняете значения На себя или От себя, значение Шаг обновляется автоматически.

До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений, например, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?

Если Шаг <> От себя + На себя

Это не является значением шага по умолчанию, которое отображается во вкладке Главная или во вкладке Визекс, в группе Разрезы без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.

Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.

Ориентация плоскости экрана

Укажите значения Падения и Направления падения, чтобы задать ориентацию плоскости экрана.
