Показывать легенду

Кнопка Показать легенду цветов, находящаяся в панели Просмотр слоев Визекса, позволяет вам просмотреть (но не редактировать) наборы цветов, наборы штриховок, наборы линий и наборы символов, которые применяются к слоям просмотра.

Эти кнопки активны только в том случае, если слой, выбранный в панели Просмотр слоев Визекса, имеет назначенный ему набор цветов, набор штриховок, набор линий или набор символов.

Для отображения легенды нажмите на кнопку Легенда, расположенную в Панели Просмотр слоев Визекса.

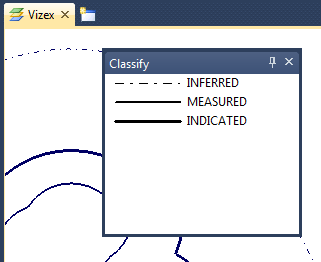

Кроме этого, вы можете щелкнуть правой кнопкой мыши по слою просмотра и выбрать в контекстном меню опцию Показать легенду. В примере ниже показан слой C_ZONES, которому назначен набор линий.

Изменить легенду

У вас нет возможности напрямую внести изменения в отображаемую легенду. Вместо этого, вам необходимо изменить набор цветов, набор штриховок, набор линий или набор символов, на которых строится легенда.

При редактировании набора цветов/ штриховок/ линий/ символов легенда обновляется автоматически. Если вы нажимаете на кнопку Обновить все, все отображаемые легенды обновляются.

Нанести легенду на чертеж

Вы не можете напрямую нанести отображаемую легенду на чертеж. Чтобы включить легенду в чертеж, необходимо, чтобы ваш чертеж содержал фрагмент легенды, который будет брать за основание тот же набор цветов, штриховок, линий или символов.
