Показать тренд

Во вкладке Условное, в группе Структурный тренд, нажмите на Показать тренд, чтобы загрузить локально варьирующуюся анизотропную модель на основе поверхности.

Вы можете вывести в просмотр модель структурного тренда в Визексе: во вкладке Главная или вкладке Визекс, в группе Слои, выберите Модель структурного тренда (или дважды щелкните по опции Модель структурного тренда в панели Типы слоев Визекса).

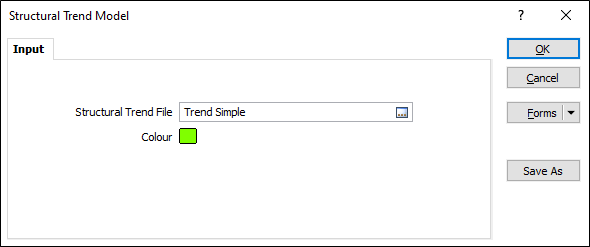

Файл структурного тренда

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите модель структурного тренда (*.mmstf). Файлы структурных трендов представляют собой вывод функции Моделирование > Структурный тренд > Создать тренд и Моделирование > Структурный тренд >| Создать тренд для разворота складок.

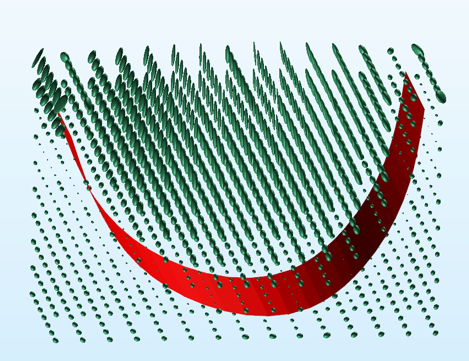

Тренд отображается с помощью дисков, помещаемых на регулярную сетку. Ориентация диска дает направление анизотропии. Размер диска пропорционален силе его анизотропии. Если дисков нет (или размер является небольшим), тренд - изотропный, и чем дальше от ячейки, тем меньше становится его сила.

Если тип тренда - незатухающий, расстояние от ячейки не влияет на анизотропию и все диски имеют одинаковый размер.

Смешанный тренд имеет затухающий тип, его сила слабеет в зависимости от расстояния от ячейки. Тренд с большей силой будет иметь большее влияние на смешивание.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Сохранить как

Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

ОК

Нажмите на кнопку OK, чтобы загрузить структурный в качестве слоя в Визекс.
