Масштабирование

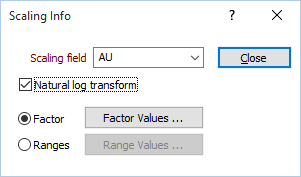

Используйте диалоговое окно Масштабирование, чтобы выбрать метод, который будет использоваться для масштабирования символов в просмотре.
Метод масштабирования отвечает за то, как определяется размер каждого символа, нарисованного в каждой точке. Радиус задается в тех же единицах измерения, что и сетка координат.
- Фактор рассчитывает радиус пропорционально значению в Поле масштаба. Во избежание появления слишком маленьких или слишком больших символов, вы можете выбрать Минимальный или Максимальный радиусы.
- Диапазоны можно задать в таблице. Функция проверяет, какой диапазон содержит значение в Поле масштаба, и применяет радиус, соответствующий этому диапазону. Вы можете определить до 10 диапазонов.
Поле масштаба
Выберите поле, содержащее значения, которые будут использоваться для применения масштаба.
Ln преобразование
При желании, установите Режим просмотра (Метод просмотра символов) на Ln преобразование.
Фактор
Выберите данную опцию, если Вы хотите применить Фактор масштаба для управления размером символов. Кнопка Значения фактора... будет активна. Нажмите на эту кнопку и укажите параметры в соответствующих полях в появившемся на экране диалоговом окне.
При выборе данного метода процесс считывает значения в Поле масштаба для каждой точки:
- Если значение меньше или равно Опорному значению (борту), точка игнорируется.
- В обратном случае, разница между значением Поля масштаба и Опорным значением умножается на Фактор масштаба для определения радиуса символа.
- Если радиус меньше Минимального радиуса, принимается Минимальный радиус.
- Если радиус больше Максимального радиуса, принимается Максимальный радиус.
Если Режим просмотра установлен на Ln преобразование, логарифм применяется после того, как Опорное значение будет вычтено из значения Поля масштаба.
Диапазоны
Выберите Диапазоны, если вы хотите контролировать радиус символа с использованием заранее определенных диапазонов. При выборе данной опции, кнопка Значения диапазонов... активна. Нажмите на эту кнопку, чтобы открыть диалоговое окно Значения диапазонов.
Задайте диапазоны От/До и укажите Радиус для данного диапазона. Процесс считывает значения в Поле масштаба, сверяет его с диапазоном и применяет соответствующий Радиус.
Верхний и нижний пределы включаются в каждый диапазон, и каждый диапазон считывается в заданном порядке. Другими словами, если значение первого диапазона составляет от 10 до 20, включаются все числа, равные или больше 10, и все числа, меньше или равные 20. Если в следующей строке стоит от 20 до 30, то будут включаться все числа больше 20 и меньше или равные 30.
Если в строке нет данных От, До или Радиус, диапазон игнорируется.
