Просмотр многополосных изображений

Кнопка Многополосные становится активной, если для работы вы выбираете файл многополосного изображения. Несмотря на то, что этот метод, применяется в основном для изображений, его также можно использовать для сеток. Вы зададите ряд параметров просмотра, они будут зависеть от того, как был создан вводный файл.

Многие форматы изображений и сеток поддерживают возможность многополосного отображения. Наиболее известными примерами являются форматы TIF, JP2, и ECW.

Полосы спектра

Данные файла изображения часто собираются из нескольких полос спектра. Эти полосы могут включать в себя как видимую часть спектра (такую как красный, зеленый и синий), так и, например, инфракрасную часть спектра (или любую другую). К примеру, спутники Landsat™ собирают данные из нескольких полос спектра: красный, зеленый и синий в видимом диапазоне, а также четыре полосы из ИК части спектра.

Изображения выводятся на экран монитора вашего компьютера в виде комбинации трех цветов (красного, зеленого и синего). Вам необходимо назначить нужные вам полосы спектра этим цветам, чтобы вывести в просмотр цветное многополосное изображение. Вы можете сделать это, сопоставив номер полосы изображения и каждый выводимый на экран цвет.

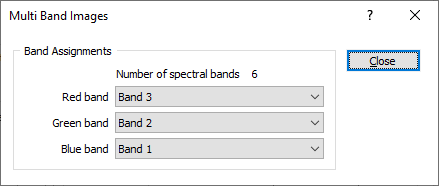

В диалоговом окне Многополосные изображения перечисляется общее число полос спектра в файле. Каждая полоса имеет порядковый номер, под которым она сохранена в файле, присвоенные имена, такие как "Полоса 1", отключены там, где это возможно. Назначая номера полос цветам, выводимым в просмотр, имейте в виду, что порядок сохранения полос не всегда соответствует порядку их именования. Например, Полоса 7 в среде Landsat обычно является шестой полосой в файле для геологической привязки.

Обратите внимание, что при загрузке изображений через диалоговое окно Просмотр | Изображение, назначения полос - это то, что в данный момент находится в задано в опции Многополосные изображения. Таким образом, если у вас есть изображение которое выводится в просмотр как оттенки серого, потому что красный, зеленый и синий - все назначены на одну и ту же полосу, вновь загруженное изображение унаследует эти назначения полос, если только вы не измените их вручную, или эти настройки не будут сброшены (что возвращает назначения обратно на 3-2-1).
