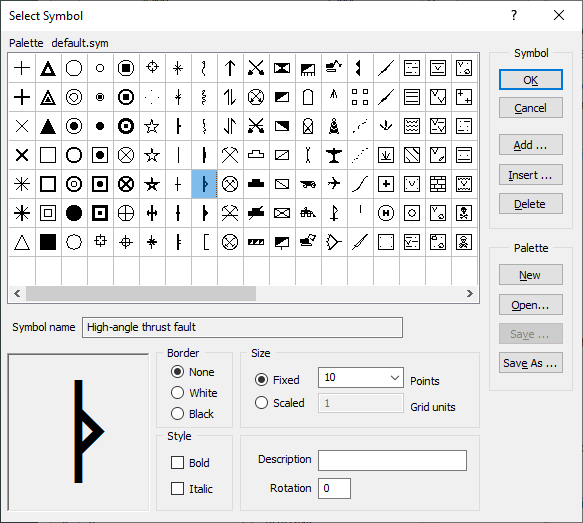

Выберите символ

При двойном нажатии на значок символа вы можете выбрать символ и задать его характеристики.

Характеристики символа схожи с характеристиками шрифта. Вы можете прокрутить список символов, чтобы найти нужный символ. Если имя символа было взято из геологических, геофизических и минералогических стандартов, на экран выводится подсказка.

При выборе символа отображается имя символа (если есть).

Граница

Границы символов рекомендуется использовать, например, для их отображения на чертеже.

Если область, на которой расположен символ, довольно темная, то мы рекомендуем вам установить Белую границу. Вокруг символа будет "прорисована" белая граница для того, чтобы он не сливался с фоном. Соответственно, черная граница выделяет символ на светлом фоне.

Стиль

Вы можете настроить стиль каждого символа (Жирный или Курсив).

Размер

Опция определения Фиксированного размера символа в Точках настроена по умолчанию. В некоторых случаях для работы вам будет представлена опция, с помощью которой вы сможете сделать символ масштабируемым, указав Масштабируемый размер символа в Единицах сети.

Описание и Вращение

Вращение и имя символа, указываемые при создании палитры, также отображаются. По умолчанию палитра default.sym не содержит описания и вращения для символов. При изменении данных характеристик нажмите на Сохранить для сохранения параметров в палитре.

Граница и стиль символов при этом не сохраняются.

Если вы откроете диалоговое окно Выбрать символ, в нем будут отображены все последние изменения.
