Наборы штриховок
Наложение штриховок производится с помощью шрифтов True Type™ (TTF). Существует ряд преимуществ, связанный с применение штриховок в качестве шрифтов True Type. Они включают в себя:
- возможности масштабирования и поворота штриховок.
- Цвета переднего и заднего планов штриховки можно регулировать.
- Цвет и тип линии границы штриховки можно регулировать. Это линия, которая будет прочерчена вокруг области штриховки, например контура.
- Поскольку шрифты True Type являются в Windows стандартными, их легко устанавливать.
- Обратите внимание на то, что в отличие от наборов цветов и символов, вы не можете сохранять палитры штриховок.

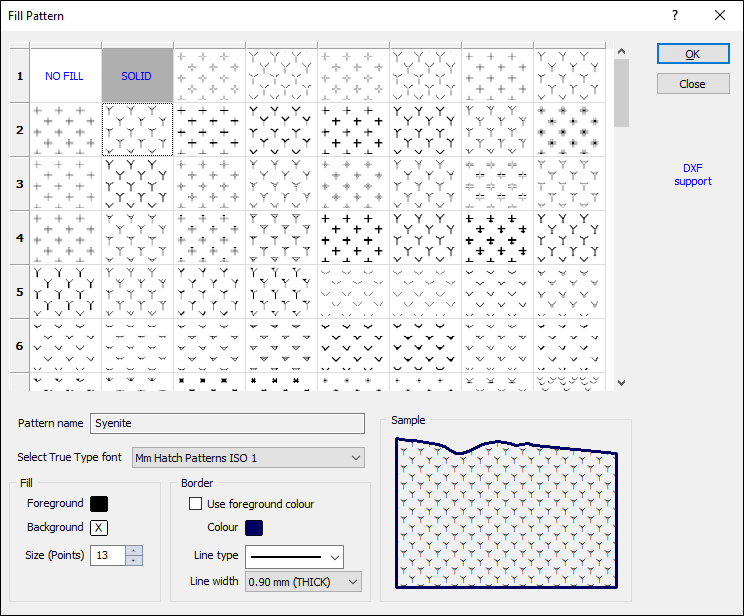

Дважды нажав на значок штриховки, вы можете выбрать тип штриховки, а затем определить ее характеристики в диалоговом окне Узор заливки. Первые два типа штриховок всегда НЕЗАПОЛНЕННЫЙ и ЦЕЛЬНАЯ, независимо от выбранного шрифта. НЕЗАПОЛНЕННЫЙ используется, если вы не хотите применять узор штриховки. Когда вы работаете с опцией НЕЗАПОЛНЕННЫЙ, опции Цвет заднего фона и Размер шрифта отключены, при этом, вы можете регулировать цвет границы. Опция НЕЗАПОЛНЕННЫЙ аналогична опции НУЛЕВОЙ в наборах цветов.
Узор штриховки ЦЕЛЬНАЯ заполняет включенную область полностью цельным узором.
Свойства штриховки
Можно прокрутить список штриховок для просмотра всего содержимого шрифта.
Имя узора
В случаях, когда это возможно, пользовательские имена данных основаны на геологических, геофизических и минералогических стандартах и отображаются в виде всплывающих подсказок, которые могут повлиять на ваш выбор.
Если вы выбираете штриховку, на экране отобразится имя узора (если оно имеется).
Заливка
Вы можете задать цвета переднего и заднего планов штриховки, а также ее размер. Изменения будут отображаться в поле в нижнем правом углу диалогового окна.
Запомните, что 1 пункт (pt) равен 1/72”, то есть 1 мм примерно равен 2.88pt. Пример в правом нижнем углу диалогового окна показывает истинный размер. В диалоговом окне, где показана выбранная штриховка, иконка, изображающая штриховку, не отражает истинного размера шрифта.
Отсутствующие цвета переднего плана и фона.
При выборе НУЛЕВОГО (X) цвета Переднего плана отключаются опции цвета фона и размера. Эффект является таким же, как и при использовании заливки Нулевой.
НУЛЕВОЙ (X) цвет она фактически делает фон прозрачным. Все штриховки в предыдущей версии приложения используют этот атрибут.
Чтобы установить узор штриховки на Нулевой, после наведения фокуса на шрифт узора штриховки нажмите на клавишу Delete.
Настроив характеристики штриховки, щелкните по кнопке ОК, чтобы завершить процесс.
Граница
При просмотре штриховка будет ограничена определенным участком, к примеру, контуром. Вы можете контролировать цвет линии по границе контура. Цвет линии можно установить таким же как и цвет штриховки. Полезным качеством является возможность контролировать цвет штриховки с помощью наборов цветов. Если вы хотите, чтобы цвет границ не отличался, отмените использование цвета переднего плана и выберите другой цвет. Для полной отмены границ, выберите (Х) (нулевой) в меню цвета границы.
У вас есть возможность выбрать стиль линии, которой будет изображаться заштрихованная область. Реальная толщина линий на чертеже определяется в Редакторе чертежа.
Некоторые аспекты вывода на печать и плоттер, связанные со штриховкой
- В связи с тем, что используется шрифт True Type, вывод ограничен драйверами принтера Windows (Менеджер печати). Файлы PGL будут включать только границу штриховки.
- Некоторые принтеры не выводят на печать штриховку TTF, если полигон штриховки слишком сложен. В таких случаях установите в качестве настройки принтера опцию Печать текста.
- При отправлении на печать чертежа, содержащего штриховки, на другой компьютер, в случае если на нем не установлен необходимый шрифт с такими штриховками, возможно возникновение непредвиденных ошибок.
Поддержка DXF
При экспорте данных в файловый формат DXF/DWG, штриховки, выделенные синим цветом, поддерживаются по умолчанию.
