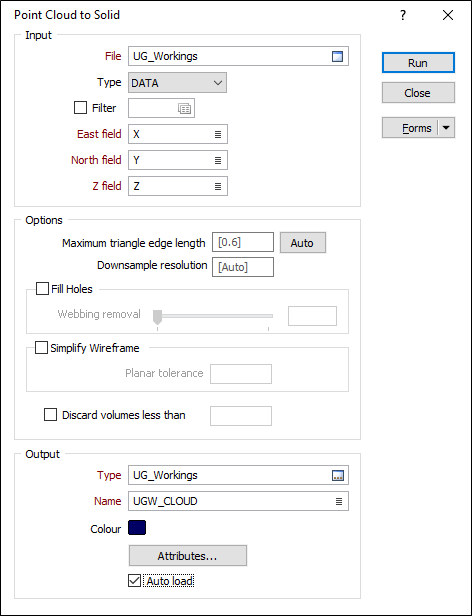

Облако точек в солид

Во вкладке Маркшейдерия, в группе Облако точек, нажмите на Облако точек в солид, чтобы связать данные с подземными выработками, преобразовав облака точек трехмерного лазерного сканирования (ЛИДАР) в каркасы. Эта функция обеспечивает расширенный подход к моделированию облака точек, в котором используется алгоритм "усадки" для создания только внешней оболочки каркаса.

Ввод

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего импортированные данные облака точек. Обычно это файл данных с расширением .DAT или .SVY.

Поля Восточных, Северных и Z координат

Укажите имена полей точечных координат в Файле ввода.

Опции

Максимальная длина грани треугольника

Примите значение по умолчанию или введите максимальную длину граней треугольника. Нажмите на кнопку Авто, чтобы восстановить автоматически рассчитанное значение по умолчанию.

Разрешение прореживания

Примите параметр [АВТО] в качестве значения по умолчанию или введите значение, чтобы отфильтровать точки данных, которые расположены ближе друг к другу, чем указанное разрешение.

Заполнить пустоты

Выберите эту опцию, чтобы активировать заполнение пустот. Не ставьте галочку в этом поле, если данные этой моделируемой поверхности стабильно отобраны по облаку точек. В противном случае, дыры в облаке точек будут заполнены большими треугольниками, и это может вызвать «эффект сгущения». В этом случае используйте бегунок функции Удаление сгущения, чтобы отрегулировать этот эффект. Введите, или с помощью бегунка выберите, положительное значение (обычно от 0,5 до 2,0). Более высокое значение соответствует более интенсивному удалению сгущения. По умолчанию установлено значение 0, что отключает функцию Удалить сгущение.

Упростить каркасы

Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:

  • Планарный допуск. Это значение определяет максимальное расстояние для продвижения триангуляции в любом направлении после удаления вершин.

    • Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.

Вывод

Тип и Имя

Двойным нажатием (или с помощью кнопки поиска) задайте тип и имя каркаса, который будет создан на основе облака точек.

Цвет

Дважды щелкните мышью по значку, чтобы задать цвет для каркаса на выводе.

Атрибуты

Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Не учитывать объемы меньше чем

При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.

Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
