Общие

Во вкладке Маркшейдерия, в группе Вычисления, выберите Вручную | Общие, чтобы произвести расчет обратных геодезических задач, полярных засечек и приращений, применяя превышение и горизонтальное проложение, или вертикальный угол и наклонное расстояние.

Для использования данного процесса:

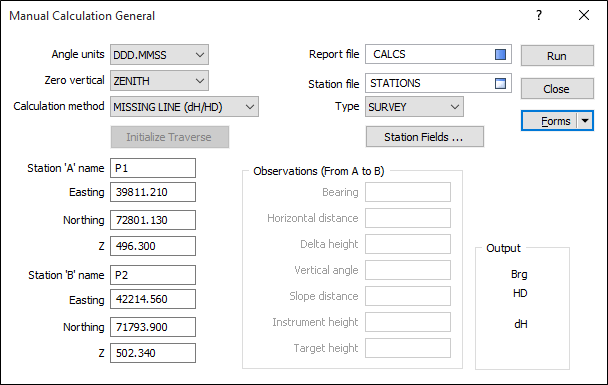

1. В диалоговом окне Расчеты вручную (Общие) выберите единицы угла.



2. Выберите ноль вертикального угла. Опция Зенит обозначает, что 90 или 270 - это горизонталь; <90 или >270 - это превышение, а >90 или <270 - это убывание. ГОРИЗОНТАЛЬНО: 0 - это горизонталь, положительные значения - это превышение, а отрицательные - это убывание.
3. Выберите метод вычисления.
4. (По желанию) Введите имя файла отчета.
5. Либо:

• Введите имя Файла Пунктов и названия полей данного файла или
• Введите значения пунктов.

6. Запустите функцию, чтобы просмотреть данные вывода и создать файл отчета, если вы указали его имя.

Обратная геодезическая задача (Превышение/Горизонтальное проложение)

Данная опция рассчитывает азимут, горизонтальное проложение и превышение между двумя пунктами или точками. Выполните следующие действия и запустите процесс:

• Укажите имя Файла пунктов и имена полей, а также укажите имена двух пунктов, которые вы хотите использовать (пункт А и пункт Б). Данные координаты и значения Z будут считываться из Файла пунктов, или
• Введите координаты и значения Z для двух точек (пункта А и пункта Б). Имена пунктов необязательны к заполнению.

Обратная геодезическая задача (Вертикальный угол и Наклонное расстояние (дистанция))

Данная опция рассчитывает азимут, наклонное расстояние и вертикальный угол между двумя пунктами или точками. Выполните следующие действия и запустите процесс:

• Укажите имя Файла пунктов и имена полей, а также укажите имена двух пунктов, которые вы хотите использовать (пункт А и пункт Б). Данные координаты и значения Z будут считываться из Файла пунктов, или
• Введите координаты и значения Z для двух точек (пункта А и пункта Б). Имена пунктов необязательны к заполнению.

Полярная засечка (Превышение и Горизонтальное проложение)

Данная опция рассчитывает Восточные, Северные и Z координаты точек, при заданном азимуте, горизонтальном проложении из известного пункта или точки. Выполните следующие действия и запустите процесс:

• Укажите имя Файла пунктов и имена полей, а также имя известного пункта (пункт А). Введите значения азимута, горизонтального проложения и превышения к точке, которая будет определяться, или
• Укажите Восточные, Северные и Z координаты известной точки (пункт А). Имена пунктов необязательны к заполнению. Введите значения азимута, горизонтального проложения и превышения к точке, которая будет определяться.

Полярная засечка (Вертикальный угол и Наклонное расстояние (дистанция))

Данная опция рассчитывает Восточные, Северные и Z координаты точек, при заданном вертикальном угле, наклонном расстоянии, высоте прибора и высоте цели из известного пункта или точки. Выполните следующие действия и запустите процесс:

• Укажите имя Файла пунктов и имена полей, а также имя известного пункта (пункт А). Укажите параметры вертикального угла, наклонного расстояния, высоты прибора и высоты цели, или
• Укажите Восточные, Северные и Z координаты известной точки (пункт А). Имена пунктов необязательны к заполнению. Укажите параметры вертикального угла, наклонного расстояния, высоты прибора и высоты цели.

Расчет приращений (Превышение и Горизонтальное проложение)

Данная опция рассчитывает разницу между Восточными и Северными координатами двух точек и собирает эти значения. В конце хода величина должна быть равна нулю. Вы можете назначить пункты в последовательном порядке в Файле пунктов или вручную внести координаты каждой точки поворота. Выберите одно действие из следующих:

• Укажите имя Файла пунктов и имена полей, а также имя первого пункта (пункт А). Введите значения азимута, горизонтального проложения и превышения, нажмите на кнопку Запустить, после чего повторите вышеописанные действия для оставшихся пунктов хода, или
• Укажите Восточные, Северные и Z координаты первой точки (пункт А). Имена пунктов необязательны к заполнению. Введите значения азимута, горизонтального проложения и превышения, нажмите на кнопку Запустить, после чего повторите вышеописанные действия для оставшихся пунктов хода. Поле имени пункта А начинается со значения 1 с приращением по каждой точке хода.

Расчет приращений (Вертикальный угол и Наклонное расстояние (дистанция))

Данная опция рассчитывает разницу между Восточными и Северными координатами двух точек и собирает эти значения. В конце хода величина должна быть равна нулю. Вы можете назначить пункты в последовательном порядке в Файле пунктов или вручную внести координаты каждой точки поворота. Выберите одно действие из следующих:

• Укажите имя Файла пунктов и имена полей, а также имя первого пункта (пункт А). Введите значения вертикального угла, наклонного расстояния, высоты прибора и высоты цели, нажмите на кнопку Запустить, после чего повторите вышеописанные действия для оставшихся пунктов хода, или
• Укажите Восточные, Северные и Z координаты первой точки (пункт А). Имена пунктов необязательны к заполнению. Введите значения вертикального угла, наклонного расстояния, высоты прибора и высоты цели, нажмите на кнопку Запустить, после чего повторите вышеописанные действия для оставшихся пунктов хода. Поле имени пункта А начинается со значения 1 с приращением по каждой точке хода.
