Арка

Дуга с угловым радиусом

Во вкладе Стринги, в группе Редактирование выберите Арка | Арка по 2 точкам для оцифровки арки на основе центральной, начальной и конечной точек.

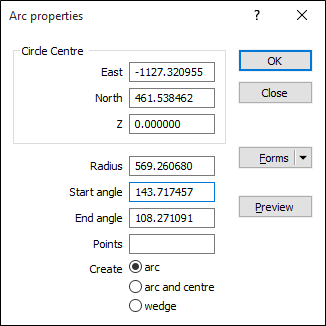

После того как вы оцифруете три точки, на экране появится диалоговое окно Свойства арки:

Центр круга

При необходимости, задайте координаты центра круга.

Радиус

При необходимости, задайте длину арки, указав радиус круга.

Начальный и Конечный углы

Вы можете задать начальный и конечный углы.

Точки

Укажите количество точек вдоль арки.

Создать

Выберите опцию, создать арку, арку и центр или арку с клином, нарисовав две линии, соединяющие начальную и конечную точки и центральную точку.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра новой арки. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.
