Разрезы в стринги

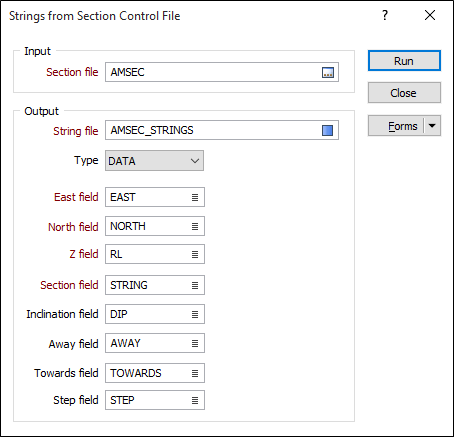

Во вкладке Визекс | Разрезы, в группе Контрольный файл разрезов, нажмиет на Конвертировать в файл стрингов для создания стрингов из контрольного файла разрезов.

Ввод

Файл разрезов

Двойным нажатием выберите файл разрезов, который будет использоваться как исходный в этом процессе. Контрольный файл разрезов является обычным файлом данных Micromine (.DAT), который содержит определение стрингов и разрезы (угол, от себя, на себя и шаг).

Файл вывода

Файл стрингов

Выберете Тип файла и двойным нажатием выберите файл вывода, в который будут записаны стринги.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых записаны Восточные, Северные и Z (высотные) координаты.

Поле разреза

Укажите названия поля, содержащего значения, которые определяют будут ли точки данных соединяться в линии.

Поле наклона

По желанию, задайте имя поля, содержащее значения уклона.

Наклон - это горизонтальный угол, под которым вы смотрите на разрез. Например, Наклон равный 0 - это горизонталь, то есть вы смотрите на вертикальный разрез. -70 - это вверх 70°. 30 - это вниз 30°, измеряя от горизонтали.

Этот наклон отличается от наклона скважин. Наклон скважин измеряется относительно горизонтали от +90° (вертикально вверх) до -90° (вертикально вниз).

Поле От себя

По желанию, задайте имя поля, содержащее значения Окна От себя. В просмотре Разрез, окно от себя - это значения от линии разреза в сторону от Вас.

Поле На себя

По желанию, задайте имя поля, содержащее значения Окна На себя. В просмотре Разрез, окно на себя - это значения от линии разреза в сторону Вас.

Поле шага

По желанию, задайте имя поля, содержащее значения, которые определяют расстояние до Следующего/Предыдущего разреза.
