Вставить планарные пересечения

Во вкладе Стринги, в группе Утилиты, выберите Общие | Вставить планарные пересечения, чтобы создать точки пересечения в местах, где стринги во вводном файле пересекают плоскость. Вы можете определить ортогональную или неортогональную плоскость, либо выбрать в контрольном файле разрезов одну или несколько плоскостей разреза.

Эта опция доступна также доступна в меню Пересечь во вкладе Стринги, в группе Редактирование.

Точки, которые вставляются на линейном сегменте, будут располагаться в ожидаемом порядке соединения.

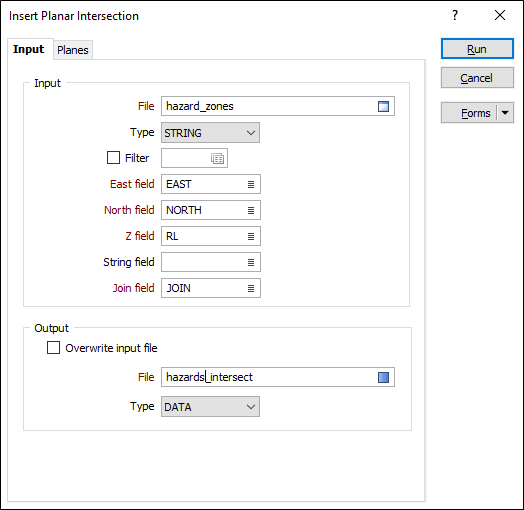

Ввод

Файл

Выберите тип файла ввода. Дважды щелкните левой кнопкой мыши (F3) в поле ввода Файл, чтобы задать имя файла ввода, содержащего стринги, которые вы пересечь с плоскостью.

Восточные, Северные и Z координаты

Двойным нажатием (F3) задайте поля координат файла ввода.

Поле стрингов

(Необязательно) Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле стринга, чтобы указать, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле соединения

Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле соединения и укажите поле со значениями, которые определяют возможность соединения точечных данных линией (т.е. в стринг). Если последовательные записи имеют одинаковое значение в этом поле, а Поле стрингов не определено, линия соединит эти точки в стринг. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

Вывод

Перезаписать файл ввода

Выберите данную опцию для того, чтобы записать измененные стринги в Файл ввода.

Файл

Выберите тип файла вывода и укажите (или двойным нажатием левой кнопки мыши F3 выберите) его имя.

Плоскости

Подсказка: вы можете выбрать опцию Пересечь | Вставить пересечение плоскости разреза во вкладе Стринги, в группе Редактирование, чтобы создать точки пересечения в Визексе в тех местах, где пересекают текущую плоскость проекции (ограниченный вид).

Запустить

Нажмите на кнопку Запустить для запуска процесса.
